新型井泵葉輪極大直徑設計法
時間：2013/1/3 來源：浙江揚子江泵業有限公司
新型井泵葉輪極大直徑設計法
|
引言 目前，國內外的深井離心泵可歸納為兩種。一種是S形流道深井離心泵，如圖1所示，其實質是按斜流泵的設計方法設計的深井離心泵。另一種是徑向?qū)~深井離心泵，如圖2所示。 其實質是按普通離心多級泵的設計方法設計的深井離心泵。從圖中可以清楚地看出來，這兩種深井離心泵的葉輪外徑D2都約等于導葉進口內徑D3，而比導流殼大內徑D4小得多。 S形流道深井離心泵是因?yàn)閷?dǎo)流殼下端要裝螺栓，葉輪要裝進導流殼，只得比導流殼入口還要小。徑向?qū)~深井離心泵是因?yàn)榘凑赵鹊脑O(shè)計理論導流殼內有正導葉，葉輪要裝進導流殼，只得比正導葉內徑D3還要小。 在第一種深井離心泵基礎上，也有把螺栓連接改為拉桿連接的，但因?yàn)樵谠Y(jié)構基礎上建立起來的設計理論沒有變，葉輪外徑D2仍然約等于導葉進口內徑D3，遠遠小于導流殼大內徑D4。第二種深井離心泵雖然取消了正導葉，只保留反導葉，也因?yàn)樵O(shè)計理論沒有變，葉輪外徑D2 仍然小于導葉進口內徑D3，更小于導流殼大內徑D4。 由于井泵受機井井壁管內徑限制，導流殼的直徑已經很小了，葉輪直徑再受原設計方法限制，其單級揚程自然就很低了。而單級揚程低，一臺井泵就需要更多的葉輪和導流殼，就會增加井泵的長度和生產成本。 《井用潛水泵型式和基本參數》 和《長軸離心深井泵 型式與基本參數》中規定的井泵單級揚程都比較低，就是因?yàn)楝F(xiàn)有的深井離心泵設計方法有缺陷的結果。 GB/T2816-2002《井用潛水泵中取消了對單級揚程的規定，在國內企業掀起了提高井泵單級揚程的研究高潮，我們?cè)谶@個研究高潮中提出了創新的深井離心泵葉輪極大直徑設計法，可以把井泵的單級揚程提高許多，大多數都能提高50%左右，個別的可以提高一倍多，同時水泵效率也能達到國家標準規定的指標。 現把這種創新的深井離心泵設計方法介紹給大家，與大家共同探討。 1.水泵設計觀念的改變
在傳統設計觀念的指導下，斜流式葉輪配空間導葉的水力設計和結構形式成為深井離心泵的主要設計方法（如圖1所示），因?yàn)檫@種形式的水泵效率較高，流量和揚程也與國家標準規定值相符。 但是，這種形式的深井離心泵，其軸向尺寸大，葉片的制造難度大，生產成本高，因此，其綜合經濟效益很低。
在這種結構形式下研究水力設計的方法，就有希望獲得大的經濟效益。
因此，只要新結構能夠滿足這個要求，就可以實現高效率的水力設計。即使新結構在控制速度矢量變化率方面不如原結構容易，導致水泵效率降低1%，但生產成本能夠降低三分之一的話，則不僅對企業是有利的，對社會也是有利的，因?yàn)樯a(chǎn)成本的降低也是能源消耗的降低。 感謝您訪問我們揚子江泵業的網站m.paikangpet.com，如有任何水泵疑問我們一定會盡心盡力為您提供優質的服務. |

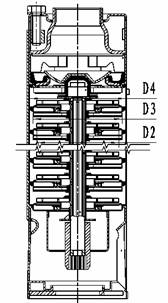

圖1 S形流道深井離心泵

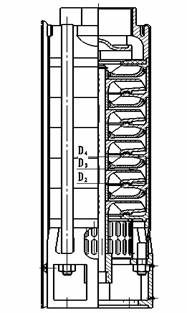

圖2 徑向?qū)~深井離心泵
|
