產品概述

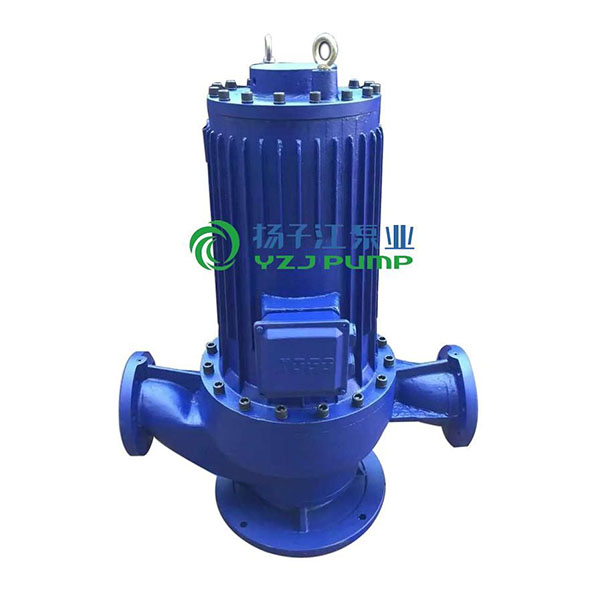

      立式屏蔽泵是揚子江泵業公司多年研究，并結合國內外屏蔽式電機設計、制造的先進技術，應用于液本動力領域，為滿足現代化環保要求而推出的系列新產品。立式屏蔽泵系列基本性能參數符合ISO2858國際標準及JB/T6878.1-93國家標準。本產品設計先進，結構合理，性能穩定，具有低噪聲、低振動、低溫升的優點，是現有常規臥式離心泵、立式管道泵的理想替代產品。本系列產品性能范圍：流量3.8-1440m3/h,揚程5-85m,配用電機功率0.55-132KW,轉速1450r/min和2900r/min。

型號說明

泵工作條件

流量范圍：4.4-860m3/h

揚程范圍：9.5-80m

配套功率范圍：0.55-132KW

出水口徑范圍：φ40∽φ300mm

介質溫度：-15∽160℃

環境溫度:<40℃

系統高工作壓力：≤1.6MPa

產品特點

1、采用全新的低轉速屏蔽式電機設計、制造的先進技術，應用于液體動力領域，為滿足現代化環保要求而推出的系列化新產品。立式屏蔽泵系列基本性能參數符合ISO2858國際標準及JB/T6878.1-93國家標準.本產品設設計先進,結構合理,性能穩定,具有低噪聲、低溫升的優點，是現有常規臥式離心泵、立式管道泵的理想替代產品。本系列產品性能范圍：流量3.8∽1440m3/h,揚程5∽8m,配用電機功率0.55∽132KW,轉速1450r/min和2900r/min。產品特點1、采用全新的低轉速屏蔽電機及介質自循環系統保證機組低噪聲、低振動、低溫升。

2、泵體采用管道式結構，進、出口為口徑相同的標準法蘭尺寸，并處于同一中心線上，可象安裝閥門一樣安裝在管路上任何位置，方便、快捷、穩固，滿足不同管路布置要求。

3、機電同軸，采用全封閉，無軸封（只有靜密封而無動密封）的獨特結構，杜絕了液體的外漏，保證輸送任保介質而不對環境造成污染。

4、用滑動軸承代替常規電機所用的滾動軸承，無需維護，泵的運行平穩，振動噪音極低。

5、安裝檢修方便，無需拆動管路系統，只要拆卸泵體連接螺栓母即可取全部轉子部件進行檢查和維修。

6、獨特的安裝結構，極大的縮小了泵的占地面積，節約了量基本建設。

7、用戶可根據實際的使用要求進行泵的串、并聯安裝運行。

產品用途

1、立式屏蔽泵普通型適用于輸送清水及物理化學性質類似于清水的流體介質，介質溫度不超過95℃，亦適用于超低溫流體。適用工業和城市給排水，高層建筑增壓送水、園林噴溉、消防增壓，遠距離流體輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套。特別適用對振動、噪音要求較高的場合如地下泵房、空調制冷系統等。

2、立式屏蔽泵熱水型主要供輸送溫度不超過160℃，不含固體顆粒的軟水之用，適于能源、冶金、化工、紡織、造紙以及灑店、賓館、飯店、浴室、鍋爐熱水增壓循環輸送及城市采暖系統等場合。

3、變換材質的立式屏蔽泵防腐型供不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品、制藥、合成纖維及原子能等行業。

結構特點說明

      機組為機電一體結構，泵和電機裝在一同根軸上，由泵體、葉輪、泵蓋、滑動軸承、定子、轉子、屏蔽套、電機殼、循環管等零部件組成。泵為立式單吸單級離心泵，進出口在同一水平軸線上，采用標準法蘭規格，可直接裝缺陷，占地面積小，維護方便。電機的定子、轉子用屏蔽套屏蔽起來，利用輸送的流體介質通過循環管冷卻電機和潤滑軸承，具有設計合理，運行可靠的特點。泵設有底座，因具有低噪音、無振動的優點，可以直接安裝在基礎上。
