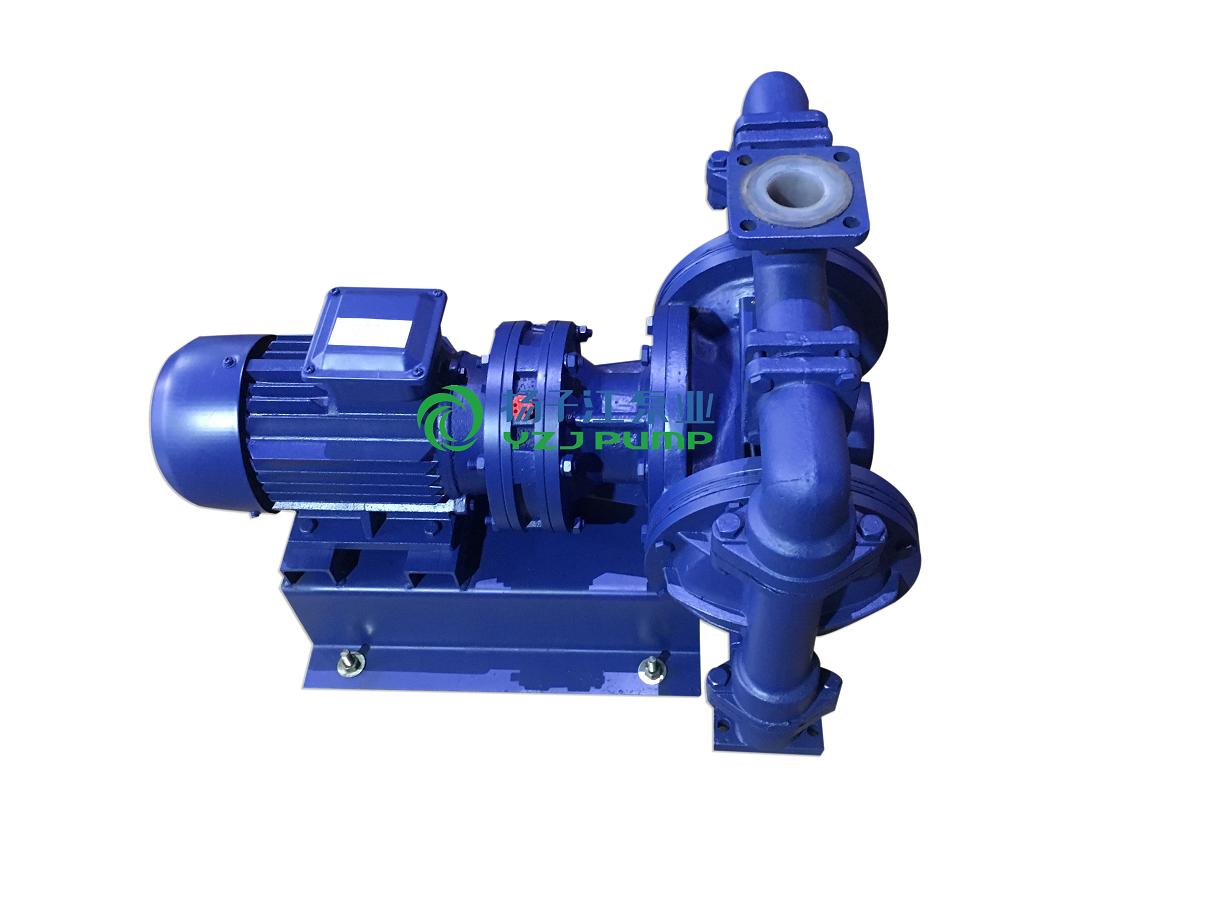

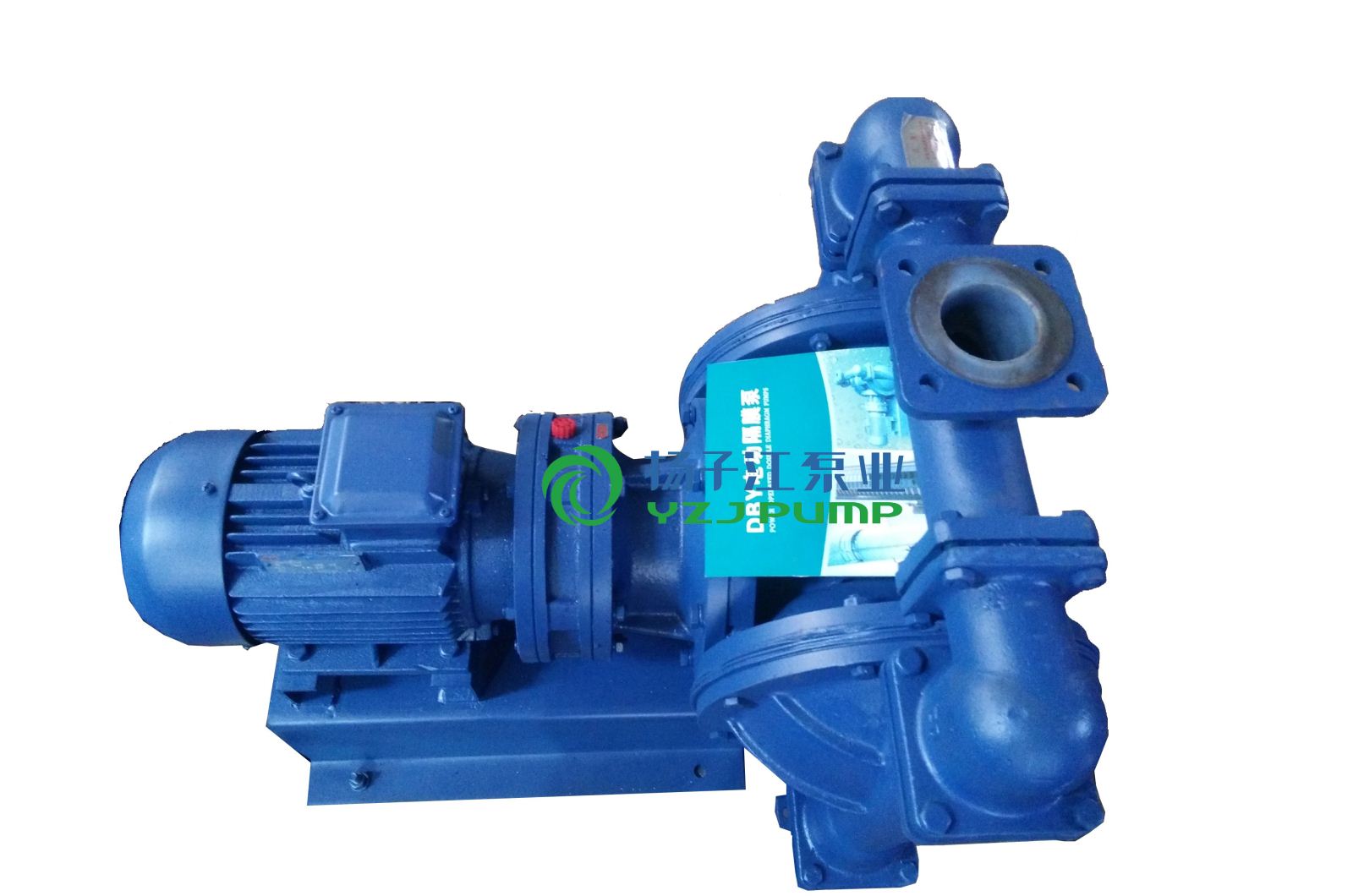

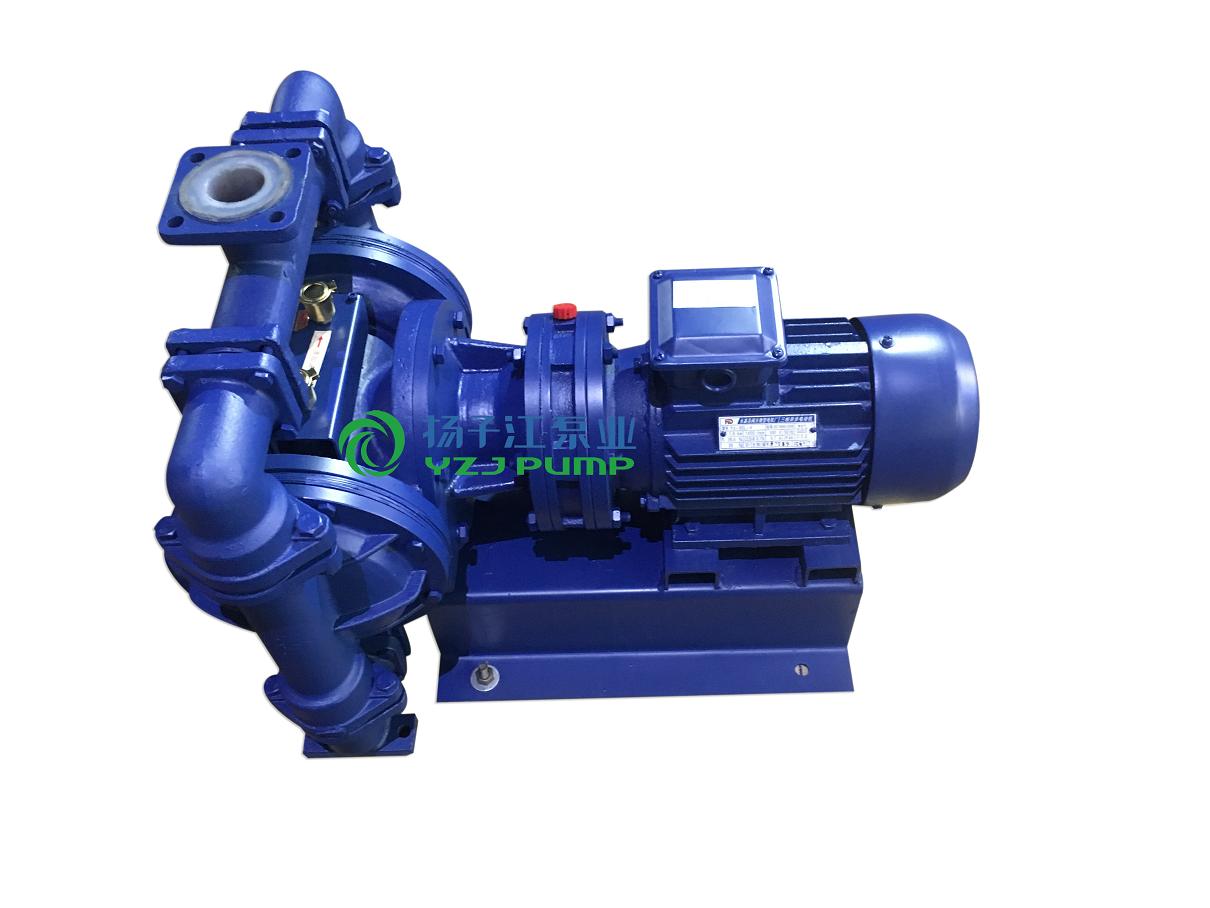

QBYC-F46襯氟氣動隔膜泵|襯氟電動隔膜泵

流量：0-20m3/h；

揚程：30m；

功率：0.37-4kw；

轉速：1450r/min；

口徑：25-65mm；

溫度：-15-+150℃；

自吸高度：5-7m

說明書下載隔膜泵系列實物圖標牌合格證產品視頻

下一個[QBY型氣動隔膜濃漿泵]上一個：[隔膜泵配件]

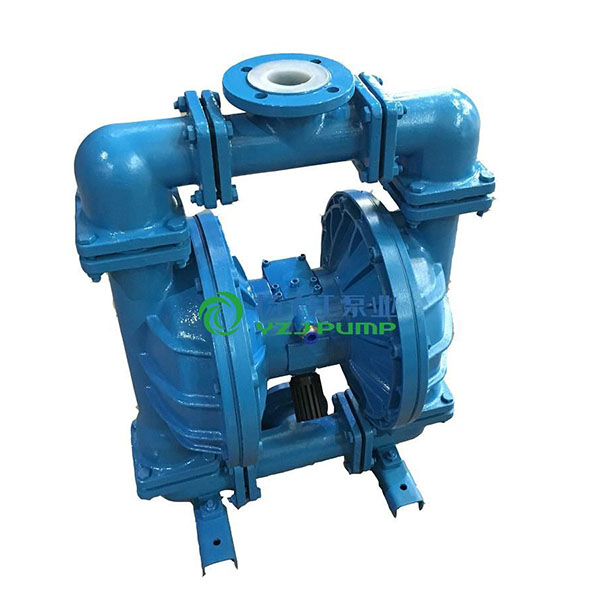

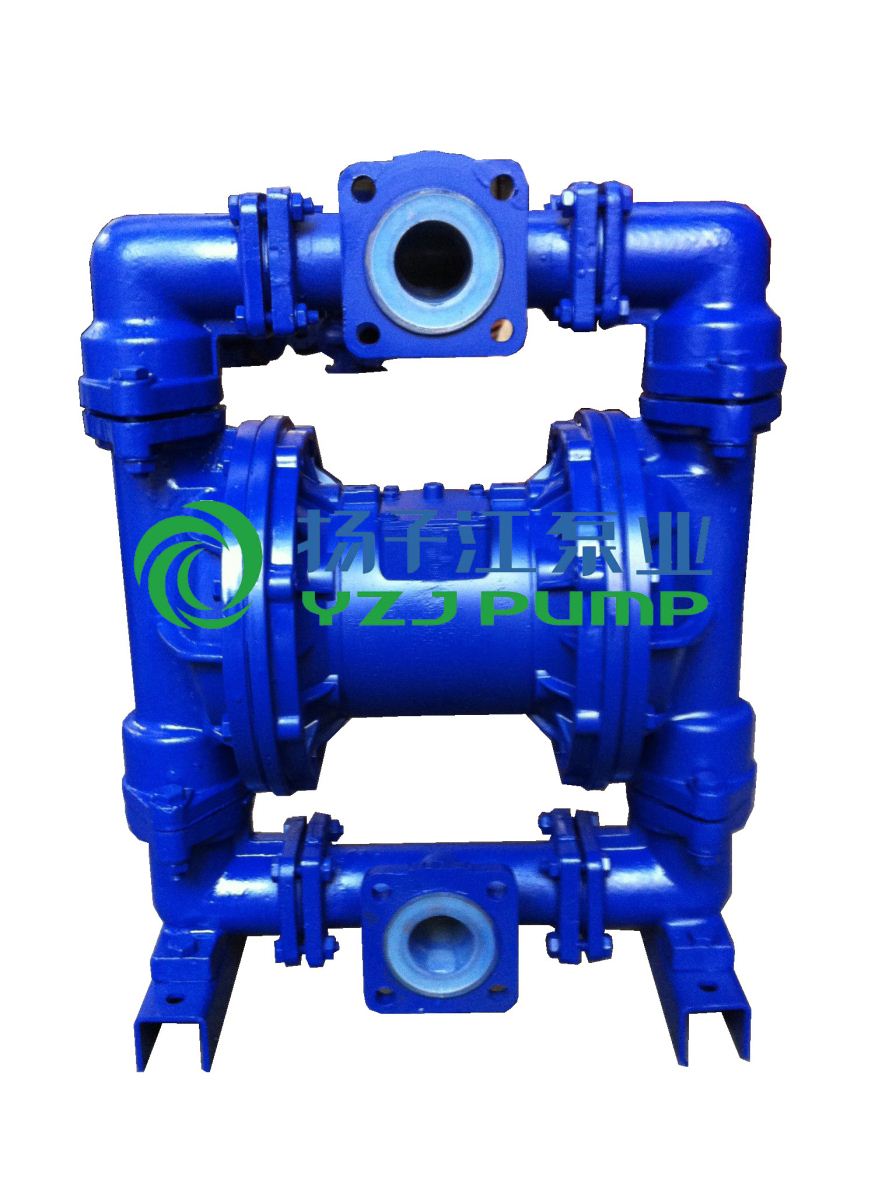

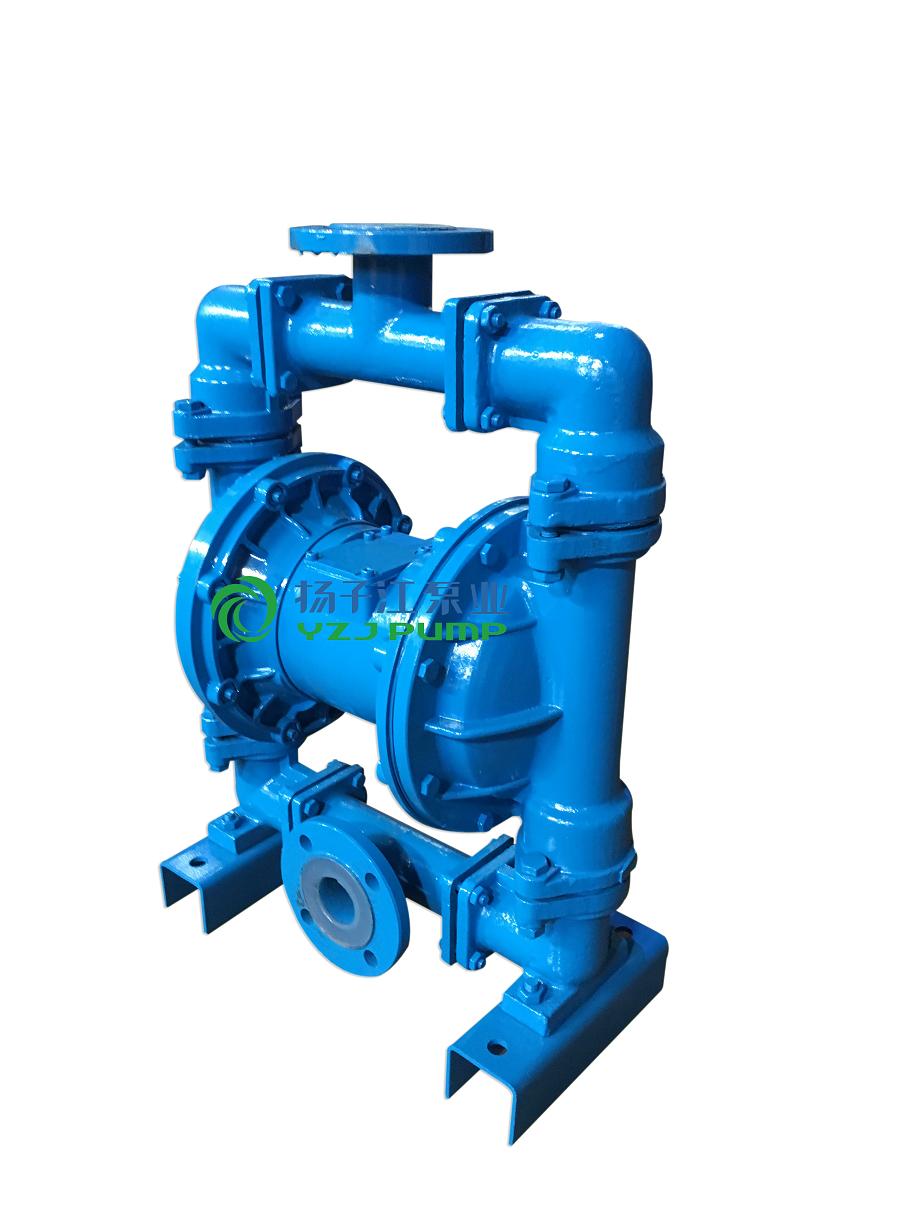

QBY-CF46系列襯氟氣動隔膜泵是目前國內新穎的一種采用壓縮空氣為動力源，通過氣閥往復運動分配空氣，帶動隔膜擠壓輸送介質的容積式泵，該泵集雜質泵、自吸泵、泥漿泵、屏蔽泵、潛水泵等輸送機械的優點。該系列產品以優質HT200鑄鐵為外殼，具有良好的物理性能，以聚四氟乙烯為內襯材料，可適用于除熔融態堿鹽以外的任何酸、堿及各類有機溶劑，應用范圍極其廣泛系列泵具有結構美觀，良好的物理抗性，經久耐用等特點，對于各種腐蝕性液體、帶顆粒、高粘度、易揮發、易燃、易爆、劇毒的液體、陶瓷釉漿、果漿、膠水、油輪倉底油回收、臨時倒罐等液體均能予以抽光吸盡，尤其可以解決葉片式泵的跑、冒、滴、漏及不允許空轉等問題，該系列產品可利用普通干凈的工業氣或儀表氣，在0.1公斤的低壓下啟動，在正常輸送狀況下節約用氣量30%以上，是新一代的節能性泵種，具有良好的市場前景。其性能參數與德國的WLLDENPUMPS、美國的MARIOWPUMPS相近。

襯氟氣動隔膜泵使用場合

1.泵吸花生醬、泡菜、土豆泥、小紅腸、果醬、蘋果醬、巧克力等。

2.泵吸油漆、樹膠、顏料。

3.粘合劑和膠水、全部種類可用泵吸取。

4.各種瓦、瓷、磚器及陶器釉漿。

5.油井鉆好后，用泵吸沉積物及灌漿。

6.泵吸各種乳劑和填料。

7.泵吸各種污水。

8.用泵為油輪，駁船清倉吸取倉內污水。

9.啤酒花及發酵粉稀漿、糖漿、糖蜜。

10.泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。

11.各種橡膠漿。

12.各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。

13.各種劇毒、易燃、易揮發液體。

14.各種強酸、強堿、強腐蝕液體。

15.各種高溫液體高可耐150℃。

16.作為各種固液體分離設備的前級送壓裝置

襯氟氣動隔膜泵工作原理及設計特點

1、壓縮空氣為動力。

2、是一種由膜片往復變形造成容積變化的容積泵，其工作原理近似于柱塞泵，由于隔膜泵工作原理的特點，因此隔膜泵具有以下特點:

（1）泵不會過熱：壓縮空氣作動力，在排氣時是一個膨脹吸熱的過程，氣動泵工作時溫度是降低的，無有害氣體排出。

（2）不會產生電火花：氣動隔膜泵不用電力作動力，接地后又防止了靜電火花

（3）可以通過含顆粒液體：因?yàn)槿莘e式工作且進口為球閥，所以不容易被堵。

（4）對物料的剪切力極低：工作時是怎么吸進怎么吐出，所以對物料的攪動小，適用于不穩定物質的輸送

（5）流量可調節，可以在物料出口處加裝節流閥來調節流量。

（6）具有自吸的功能。

（7）可以空運行，而不會有危險。

（8）可以潛水工作。

（9）可以輸送的流體極為廣泛，從低粘度的到高粘度的，從腐蝕性得到粘稠的。

（10）沒有復雜的控制系統，沒有電纜、保險絲等。

（11）體積小、重量輕，便于移動。

（12）無需潤滑所以維修簡便，不會由于滴漏污染工作環境。

（13）泵始終能保持高效，不會因?yàn)槟p而降低。

（14）百分之百的能量利用，當關閉出口，泵自動停機，設備移動、磨損、過載、發熱

（15）沒有動密封，維修簡便避免了泄漏。工作時無死點。

襯氟氣動隔膜泵性能參數

型號	流量 (m3/h)	揚程 (m)	出口壓力 bar	吸程 (m)	大允許顆粒直粒 (mm)	大供氣壓力 bar	大空氣消耗量 m3/min	材料
型號	流量 (m3/h)	揚程 (m)	出口壓力 bar	吸程 (m)	大允許顆粒直粒 (mm)	大供氣壓力 bar	大空氣消耗量 m3/min	流體襯氟
QBY-10CF46	0～0.8	0～50	6	5	1	7	0.3	★
QBY-15 CF46	0～1	0～50	6	5	1	7	0.3	★
QBY-25 CF46	0～2.4	0～50	6	7	2.5	7	0.6	★
QBY-40 CF46	0～8	0～50	6	7	4.5	7	0.6	★
QBY-50 CF46	0～12	0～50	6	7	8	7	0.9	★
QBY-65 CF46	0～16	0～50	6	7	8	7	0.9	★
QBF-80 CF46	0～24	0～50	6	7	10	7	1.5	★
QBY-100 CF46	0～30	0～50	6	7	10	7	1.5	★

襯氟氣動隔膜泵-安裝尺寸表

型號	A	B	D1	D2	C	H	H1	H2	DN1	DN2	n-d1	n-d2	m-d3	Φ1	Φ2	E	n-d4	進氣口外徑	重量 (kg)
QBY-10	156	/	/	/	156	254	40	235	G3/8"	G3/8"	/	/	6-Φ9	/	/	/	2-Φ9	8	7
QBY-15	156	/	/	/	156	254	40	235	G1/2"	G1/2"	/	/	6-Φ9	/	/	/	2-Φ9	8	10
QBY-25	210	160	/	/	335	420	35	370	1"	/	4-Φ11	4-Φ11	8-Φ9	/	/	60	4-Φ12	10	25
QBY-40	220	160	90	100	278	610	78	540	40	32	4-Φ13.5	4-Φ13.5	8-Φ9	90	100	96	4-Φ12	10	50
QBY-50	340	230	110	110	420	802	70	690	50	50	4-Φ13.5	4-Φ13.5	8-Φ11	110	110	145	4-Φ17.5	12	120
QBY-65	340	230	130	130	420	802	70	690	65	65	4-Φ13.5	4-Φ13.5	8-Φ11	130	130	145	4-Φ17.5	12	120
QBY-80	340	240	150	150	450	950	90	850	80	80	4-Φ17.5	4-Φ17.5	8-Φ14	150	150	160	4-Φ17.5	14	300
QBY-100	340	240	170	170	450	950	100	850	100	100	4-Φ17.5	4-Φ17.5	8-Φ14	170	170	170	4-Φ17.5	14	300

襯氟電動隔膜泵性能范圍
