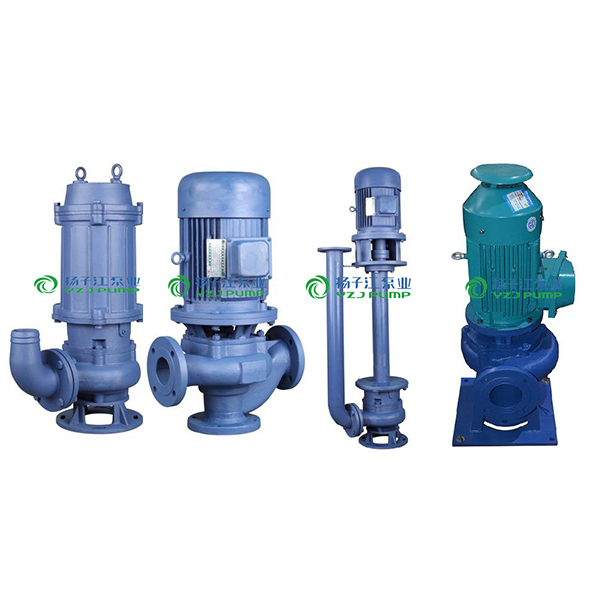

QW(WQ),YW,LW,GW高效無堵塞排污泵
1、排污泵系列產品在額定電壓為380V，電源頻率為50Hz時適用
2、介質溫度不超過40攝氏度，介質密度≤1150kg/m3,PH值在5-9范圍之間;
3、海拔高度不超過1000米；
4、輸送介質年粘度不超1000CP；
5、產品工作運行時必須完全潛入水中，但潛水深度不得超過10m;
6、產品材質主要為鑄鐵，不能用于強腐蝕性或含有強腐蝕性的介質中;
目錄
產品概述
該泵是引進國外高效節能無堵塞排污泵先進經驗，結合本單位技術力量研制而成，各項性能指標均達到國家標準同類產品水平。由于采用獨特的單通道葉輪、動密封采用兩組特殊材料的硬質合金機械密封裝置。電機用油室隔開，具有無堵塞、高效率、節能顯著，是我國泵類更新?lián)Q代的新產品，深受用戶歡迎和好評。
產品特點
①采用獨特的單葉片或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50%的固體顆粒。
②機械密封采用新型硬質耐腐的碳化鎢材料，同時將密封改進為雙端面密封，使其長期處于油室內運行，可使泵安全連續運行8000小時以上。
③整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。
④該泵密封油室內設置有高精度抗干擾漏水檢測傳感器，及定子繞組內預埋了熱敏元件，對水泵電機絕對保護。
⑤可根據用戶需要配備全自動安全保護控制柜，對泵的漏水、漏電、過載及超溫等進行絕對保護，提高了產品的安全性與可靠性。
⑥浮球開關可以根據所需液位變化，自動控制泵的起動與停止，不需專人看管，使用極為方便。
⑦可根據用戶需要配備雙導軌自動耦合安裝系統，它給安裝、維修帶來極大方便，人可不必為此而進入污水坑。
⑧能夠在全揚程范圍內使用，而保證電機不會過載。
⑨有兩種不同的安裝方式，固定式自動耦合安裝系統，移動式自由安裝系統。

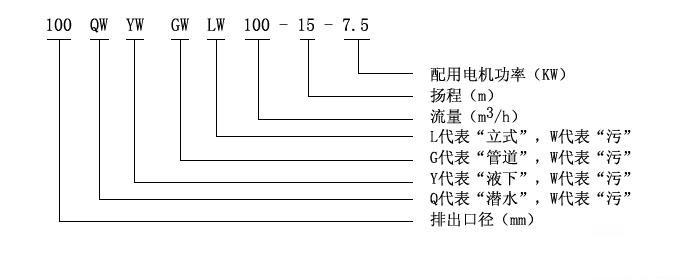

型號意義
無堵塞排污泵的型號分析:GW為管道式無堵塞排污泵,LW為直立式無堵塞排污泵,YW為液下式無堵塞排污泵,QW為移動式潛水無堵塞排污泵,WQ為固定潛水無堵塞排污泵,這幾種根據實際情況廣泛應用于制藥,環保,化工,建筑工程等行業。
性能參數
|
型 號
口徑-流量-揚程 (mm)(m3/h)(m) |
轉 速
(r/min) |
功 率
(kw) |
效 率
(%) |
|
25-8-22-1.1
|
2825
|
1.1
|
38.1
|
|
32-12-15-1.1
|
2825
|
1.1
|
40
|
|
40-15-15-1.5
|
2840
|
1.5
|
42 |
|
40-15-30-2.2
|
2840
|
2.2
|
48
|
|
50-20-7-0.75
|
1390
|
0.75
|
54
|
|
50-10-10-0.75
|
1390
|
0.75
|
56
|
|
50-20-15-1.5
|
2840
|
1.5
|
55
|
|
50-15-25-2.2
|
2840
|
2.2
|
56
|
|
50-18-30-3
|
2880
|
3
|
58
|
|
50-25-32-5.5
|
2900
|
5.5
|
53
|
|
50-20-40-7.5
|
2900
|
7.5
|
55
|
|
65-25-15-2.2
|
2840
|
2.2
|
52
|
|
65-37-13-3
|
2880
|
3
|
55
|
|
65-25-30-4
|
2890
|
4
|
58
|
|
65-30-40-7.5
|
2900
|
7.5
|
56
|
|
65-35-50-11
|
2930
|
11
|
60
|
|
65-35-60-15
|
2930
|
15
|
63
|
|
80-40-7-2.2
|
1420
|
2.2
|
52
|
|
80-43-13-3
|
2880
|
3
|
50
|
|
80-40-15-4
|
2890
|
4
|
57
|
|
80-65-25-7.5
|
2900
|
7.5
|
56
|
|
100-80-10-4
|
1440
|
4
|
62
|
|
100-110-10-5.5
|
1440
|
5.5
|
66
|
|
100-100-15-7.5
|
1440
|
7.5
|
67
|
|
100-85-20-7.5
|
1440
|
7.5
|
68
|
|
100-100-25-11
|
1460
|
11
|
65
|
|
100-100-30-15
|
1460
|
15
|
66
|
|
100-100-35-18.5
|
1470
|
18.5
|
65
|
|
125-130-15-11
|
1460
|
11
|
62
|
|
125-130-20-15
|
1460
|
15
|
63
|
|
150-145-9-7.5
|
1440
|
7.5
|
63
|
|
150-180-15-15
|
1460
|
15
|
65
|
|
150-180-20-18.5
|
1470
|
18.5
|
75
|
|
150-180-25-22
|
1470
|
22
|
76
|
|
150-130-30-22
|
1470
|
22
|
75
|
|
150-180-30-30
|
1470
|
30
|
73
|
|
150-200-30-37
|
1480
|
37
|
70
|
|
型 號
口徑-流量-揚程 (mm)(m3/h)(m) |
轉 速
(r/min) |
功 率
(kw) |
效 率
(%) |
|
200-300-7-11
|
970
|
11
|
73
|
|
200-250-11-15
|
970
|
15
|
74
|
|
200-400-10-22
|
1470
|
22
|
76
|
|
200-400-13-30
|
1470
|
30
|
73
|
|
200-250-15-18.5
|
1470
|
18.5
|
72
|
|
200-300-15-22
|
1470
|
22
|
73
|
|
200-250-22-30
|
1470
|
30
|
71
|
|
200-350-25-37
|
1480
|
37
|
75
|
|
200-400-30-55
|
1480
|
55
|
70
|
|
200-350-40-75
|
980
|
75
|
70
|
|
250-600-9-30
|
980
|
30
|
74
|
|
250-600-12-37
|
1480
|
37
|
78
|
|
250-600-15-45
|
1480
|
45
|
75
|
|
250-600-20-55
|
1480
|
55
|
73
|
|
250-600-25-75
|
1480
|
75
|
73
|
|
250-800-12-45
|
1480
|
45
|
76
|
|
300-500-15-45
|
980
|
45
|
70
|
|
300-800-15-55
|
980
|
55
|
73
|
|
300-600-20-55
|
680
|
55
|
75
|
|
300-800-20-75
|
980
|
75
|
78
|
|
300-950-20-90
|
980
|
90
|
80
|
|
300-1000-25-110
|
980
|
110
|
82
|
|
350-1100-10-55
|
980
|
55
|
84.5
|
|
350-1500-15-90
|
980
|
90
|
82.5
|
|
350-1200-18-90
|
980
|
90
|
83.1
|
|
350-1100-28-132
|
740
|
132
|
86.2
|
|
350-1000-36-160
|
740
|
160
|
78.5
|
|
400-1500-10-75
|
980
|
75
|
82.1
|
|
400-2000-15-132
|
740
|
132
|
85.5
|
|
400-1700-22-160
|
740
|
160
|
82.1
|
|
400-1500-26-160
|
740
|
160
|
86.5
|
|
400-1700-30-200
|
740
|
200
|
83.5
|
|
400-1800-32-250
|
740
|
250
|
82.1
|
|
400-1760-7.5-55
|
540
|
55
|
82.1
|
|
500-2500-10-110
|
740
|
110
|
82
|
|
500-2600-15-160
|
740
|
160
|
83
|
|
500-2400-22-220
|
740
|
220
|
84
|

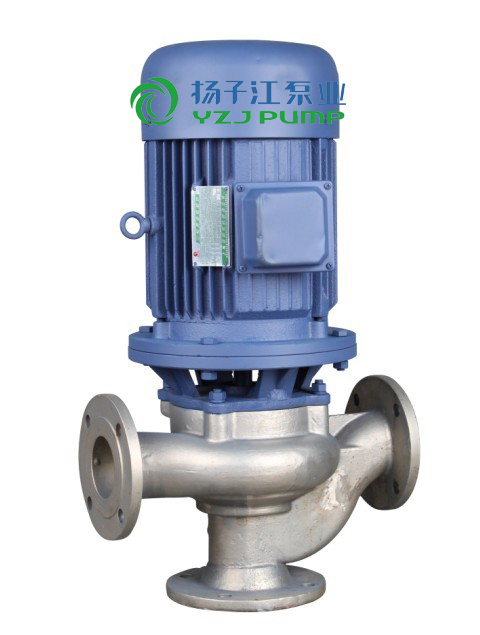

GW系列無堵塞管道式排污泵
適用范圍
GW系列無堵塞管道式排污泵適用用于工廠商業嚴重污染廢水的排放、主宅區的污水排污站、城市污水處理廠派水系統、人防系統排水站、自來水廠的給水設備、醫院、賓館的污水排放、市政工程建筑工地、礦山配套附機、農村沼氣池、農田灌溉等行業，輸送帶顆粒的污水，污物，也可用于清水及帶弱腐蝕性介質。
使用條件
A、泵的使用環境溫度≤40℃，濕度≤95%；海拔高度≤1000米。
B、介質溫度不超過60℃，介質重度為1～1.3kg/dm3。
C、鑄鐵材質的使用范圍這PH5～9。
D、不銹鋼材質可使用一般腐蝕性介質。
E、使用環境海拔高度不超過1000米，超過以上條件時，應在訂貨時提出，以便為您提供更可靠的產品。
注：用戶如有特殊的溫度，介質等要求，請?jiān)谟嗀洉r注明輸送介質的詳細情況，以便本單位提供更為可靠之產品。
產品特點
1、采用雙葉片葉輪結構，大大提高了污物的通過能力
2、機械密封采用新型磨檫副，并長期處入油室內運行；
3、整體結構緊湊、體積小、燥聲小、節能效果顯著，檢修方便，方便用戶更換；
4、自動控制柜可以根據所需液化變化，自動控制泵的超動與停止，不需專人看管，使用極為方便；
5、可根據用戶需要配備安裝方式，它給安裝、維修到來極大的方便，人可不必此為而進入污水坑；
6、能夠在設計范圍內使用，而保證電機不會過載；
7、該泵配上戶外性電機，則無須建泵房，可直接安裝與戶外使用節省開支；

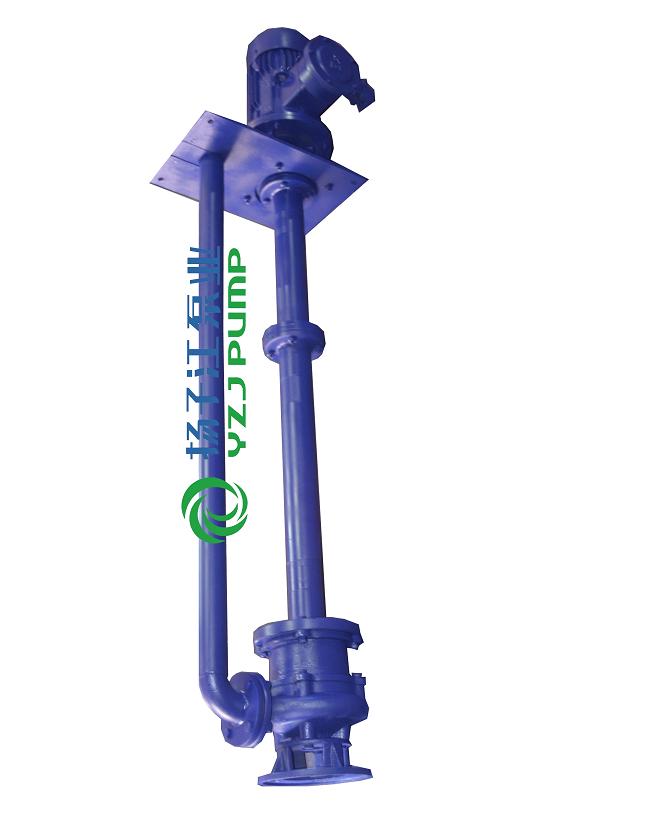

YW型液下式無堵塞排污泵:
YW型無堵塞液下排污泵概述
YW液下排污泵為立式液下式結構，工作時泵體浸在水中，液下深度可達0.5～5m,并采用獨特的單葉片或雙葉片葉輪結構,能有效通過泵口徑5倍的纖維物質及直徑為口徑50%的固體顆粒。產品執行JB/T6525-92《離心式污水泵的技術條件》標準。
YW型無堵塞液下排污泵產品特點
無堵塞液下排污泵采用獨特的單葉片或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約為50%的固體顆粒.液下排污泵機械密封采用新型硬質耐腐的碳化鎢材料，同時將密封改進為雙端面密封，使其長期處于油室內運行，可使泵安全連續運行。
YW型無堵塞液下排污泵工作條件
a、YW液下排污泵介質溫度不超過70℃，介質重度為1-1.3k/dm3。
b、 液下式排污泵鑄鐵材質的使用介質PH值在5-9范圍內。
c、 1Cr18Ni9Ti不銹鋼液下泵可使用各種帶腐蝕性介質。
注：用戶如有特殊的溫度、介質等要求請?jiān)谟嗀洉r注明輸送介質的詳細情況，以便本單位提供更為可靠之產品。 液下排污泵適應安裝在水池或水槽的支架上,電機放在只可用于固定或移動的地方。該泵的基本長度為1～5米,適用于各企業輸送生活污水、建筑污水，印染、造紙、化工、制藥廠含塊狀介質的工業液體,也可用于抽送清水。
YW型無堵塞液下排污泵操作規程
1、液下式排污泵必須垂直安裝在液體料池蓋板上，不允許斜放。
2、用手動水泵，檢查水泵是否有卡住現象，并檢查電機的旋渦方向是否和泵要求轉向一致。
3、液下式排污泵須浸沒入液體內，切勿脫液空轉。
4、液下式排污泵的出口管路必須另設支架，不允許將其重量直接落在泵體上
ZW型自吸式無堵塞排污泵
產品概述
ZW型自吸式無堵塞排污泵，是本司根據ZX型自吸離心泵及QW型潛水排污泵的結構及性能，借鑒國外同類產品之優點，研制而成的集自吸及排污于一身的新型泵種。既可象一般清水自吸泵那樣不需安裝底閥，不需灌引水，又可抽吸含有大顆粒固體直徑為出口口徑的60%和纖維長度為葉輪直徑1.5倍的污物、沉淀物、廢礦雜質、糞便處理及一切工程污水物和膠質液體，完全減輕人力的勞動強度，而且安裝使用方便，極少維修，性能達到國際先進水平，具有廣闊的應用市場和發展前景
本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。
適用范圍
適用于化工、石油、制藥、采礦、造紙、纖維、漿料、紡織、食品、電廠及市政排污工程、公共設施排污、河塘養殖等行業。
產品優點
1、排污能力強：特殊的葉輪防堵設計，確保了泵高效且無堵塞。
2、高效節能：采用優秀水力模型，效率比一般自吸泵高3～5%。
3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸時間更短。
技術參數
流量：5-800m3/h；
揚程：12-60m；
電機功率：2.2-55KW；
轉速：1450-2900r/min；
口徑：φ25-φ300；
介質溫度：≤100℃；
自吸高度：4.5-6.0m。

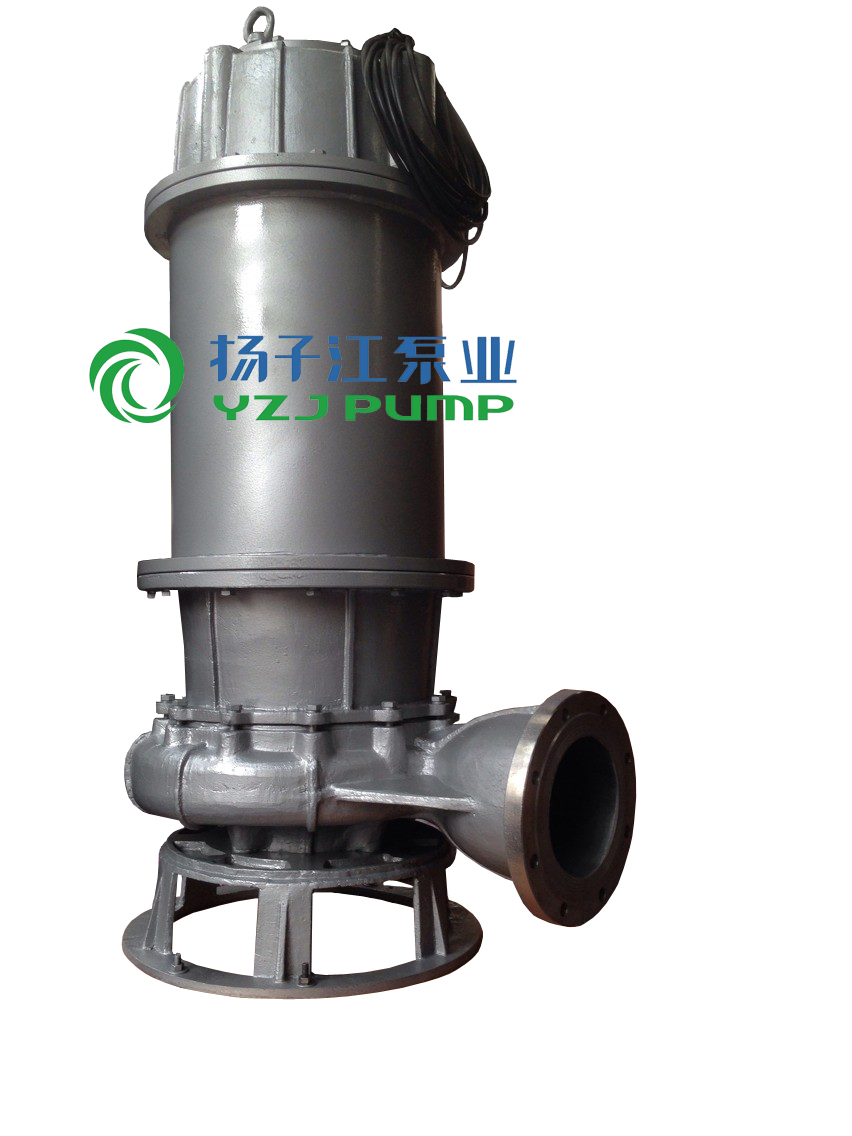

WQ系列無堵塞固定式潛水排污泵:
適用范圍
WQ系列無堵塞移動式潛水排污泵適用用于工廠商業嚴重污染廢水的排放、主宅區的污水排污站、城市污水處理廠派水系統、人防系統排水站、自來水廠的給水設備、醫院、賓館的污水排放、市政工程建筑工地、礦山配套附機、農村沼氣池、農田灌溉等行業，輸送帶顆粒的污水，污物，也可用于清水及帶弱腐蝕性介質。
產品特點
1、采用雙葉片葉輪結構，大大提高了污物的通過能力
2、機械密封采用新型磨檫副，并長期處入油室內運行；
3、整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，方便用戶更換；
4、自動控制柜可以根據所需液位變化，自動控制泵的超動與停止，不需專人看管，使用極為方便；
5、可根據用戶需要配備安裝方式，它給安裝、維修到來極大的方便，人可不必此為而進入污水坑；
6、能夠在設計范圍內使用，而保證電機不會過載；
7、機械密封采用新型硬質耐腐的鈦化鎢材料，可使泵安全連續運行8000小時以上。
使用條件
1、排污泵系列產品在額定電壓為380V，電源頻率為50Hz時適用
2、介質溫度不超過40攝氏度，介質密度≤1150kg/m3,PH值在5-9范圍之間;
3、海拔高度不超過1000米；
4、輸送介質年粘度不超1000CP；
5、產品工作運行時必須完全潛入水中，但潛水深度不得超過10m;
6、產品材質主要為鑄鐵，不能用于強腐蝕性或含有強腐蝕性的介質中;

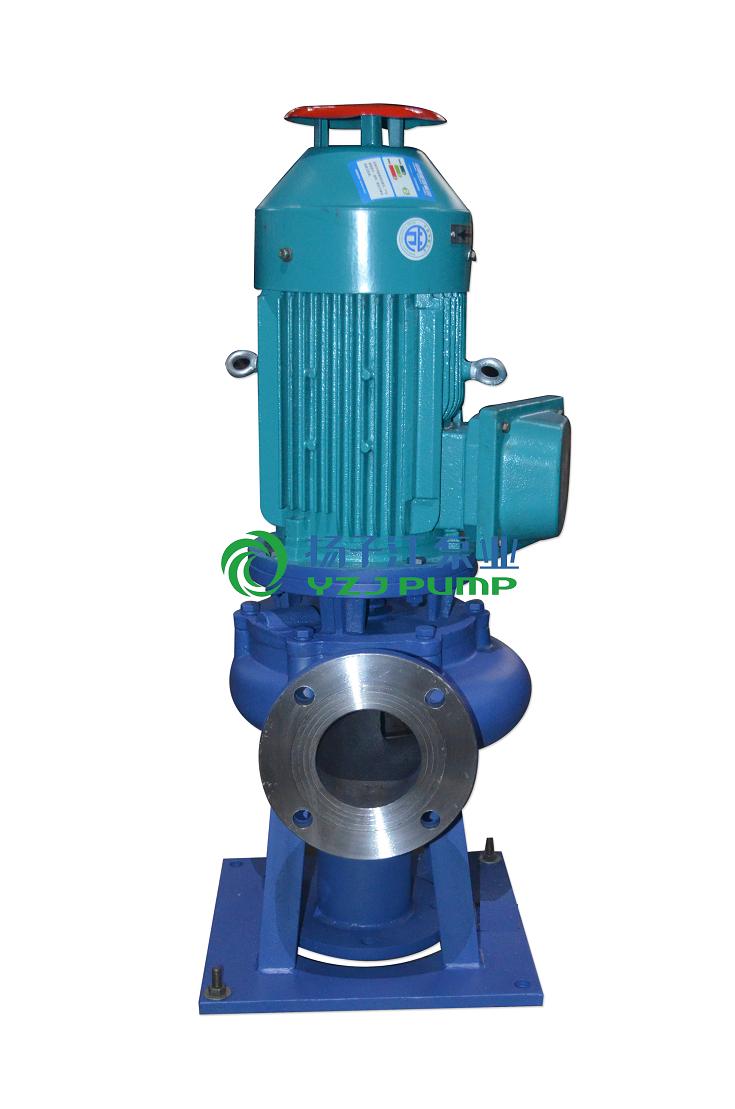

WL型直立式無堵塞排污泵
WL配高原電機不銹鋼立式排污泵
適用范圍
LW系列無堵塞立式排污泵適用用于工廠商業嚴重污染廢水的排放、主宅區的污水排污站、城市污水處理廠派水系統、人防系統排水站、自來水廠的給水設備、醫院、賓館的污水排放、市政工程建筑工地、礦山配套附機、農村沼氣池、農田灌溉等行業，輸送帶顆粒的污水，污物，也可用于清水及帶弱腐蝕性介質。
使用條件
1、LW立式排污泵系列產品在額定電壓為380V，電源頻率為50Hz時適用
2、介質溫度不超過40攝氏度，介質密度≤1150kg/m3,PH值在5-9范圍之間;
3、海拔高度不超過1000米；
4、輸送介質年粘度不超1000CP；
5、產品材質主要為鑄鐵，不能用于強腐蝕性或含有強腐蝕性的介質中;
注意：在選型或安裝使用前務使泵實際使用條件符合以上條款，確保產品的正確使用！
產品特點
1、采用雙葉片葉輪結構，大大提高了污物的通過能力
2、機械密封采用新型磨檫副，并長期處入油室內運行；
3、整體結構緊湊、體積小、燥聲小、節能效果顯著，檢修方便，方便用戶更換；
4、自動控制柜可以根據所需液化變化，自動控制泵的超動與停止，不需專人看管，使用極為方便；
5、可根據用戶需要配備安裝方式，它給安裝、維修到來極大的方便，人可不必此為而進入污水坑；
6、能夠在設計范圍內使用，而保證電機不會過載；
7、該泵配上戶外性電機，則無須建泵房，可直接安裝與戶外使用節省開支；

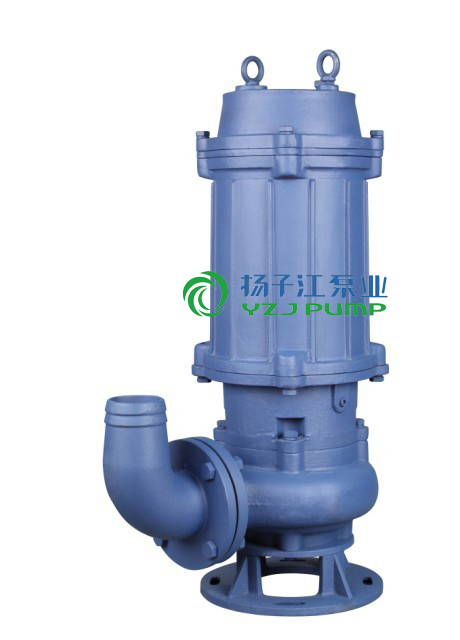

QW系列無堵塞移動式潛水排污泵:
適用范圍
QW系列無堵塞移動式潛水排污泵適用用于工廠商業嚴重污染廢水的排放、主宅區的污水排污站、城市污水處理廠派水系統、人防系統排水站、自來水廠的給水設備、醫院、賓館的污水排放、市政工程建筑工地、礦山配套附機、農村沼氣池、農田灌溉等行業，輸送帶顆粒的污水，污物，也可用于清水及帶弱腐蝕性介質。
使用條件
1、排污泵系列產品在額定電壓為380V，電源頻率為50Hz時適用
2、介質溫度不超過40攝氏度，介質密度≤1150kg/m3,PH值在5-9范圍之間;
3、海拔高度不超過1000米；
4、輸送介質年粘度不超1000CP；
5、產品工作運行時必須完全潛入水中，但潛水深度不得超過10m;
6、產品材質主要為鑄鐵，不能用于強腐蝕性或含有強腐蝕性的介質中;
注意：在選型或安裝使用前務必使泵實際使用條件符合以上條款，確保產品的正確使用！
產品特點
1、采用雙葉片葉輪結構，大大提高了污物的通過能力
2、機械密封采用新型磨檫副，并長期處入油室內運行；
3、整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，方便用戶更換；
4、自動控制柜可以根據所需液位變化，自動控制泵的超動與停止，不需專人看管，使用極為方便；
5、可根據用戶需要配備安裝方式，它給安裝、維修到來極大的方便，人可不必此為而進入污水坑；
6、能夠在設計范圍內使用，而保證電機不會過載；
