FYS型防爆耐腐蝕液下泵
液下深度：Ｌ＝250－－-2500mm
流量：Ｑ＝1.5M3/H－－-400M3/H
揚程：Ｈ＝6m－－-50m
轉速：n＝1450r/min－－-2900r/min
使用溫度：-5℃－－-105℃
目錄
FYS型防爆耐腐蝕液下泵概述
FYS型耐腐蝕液下泵系氟合金化工泵，用于輸送不含固體顆粒及不易結晶的腐蝕液體。主要解決強腐蝕介質輸送問題。該氟合金化工泵為立式結構，泵體、葉輪部分浸沒在液體里，故占用較小面積，軸封無泄漏現象，因而適用于輸送介質溫度為-5℃至105℃腐蝕性液體。該氟合金化工泵的轉向應按泵所指方向起動。不能反轉運行，起動時泵體必須淹沒在液體中。

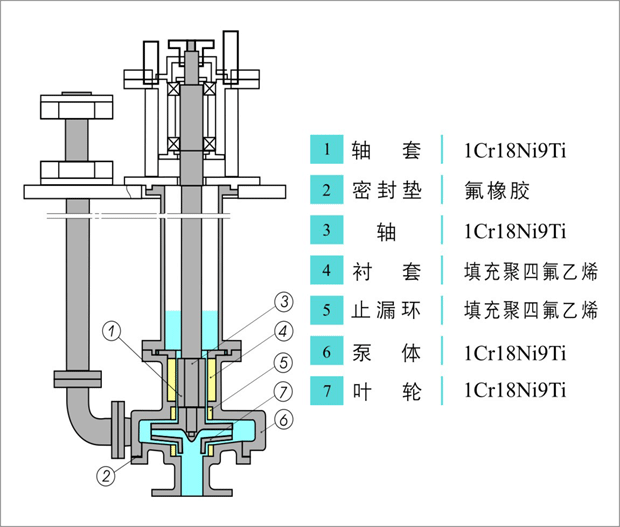

FYS型防爆耐腐蝕液下泵結構圖
FYS型防爆耐腐蝕液下泵使用條件
1、介質溫度-5℃～105℃
2、本泵可輸送強腐蝕性的化工介質，如鹽酸、氫氟酸、硼酸、丁酸、燒堿、純堿……具體請看“增強聚丙烯包塑液下泵耐腐蝕性能表”
3、如需要輸送特殊介質，我廠可制造聚偏氟乙烯（PVDF）或F-46材質的液下泵。
A：增強聚丙烯�！：聚偏氟乙烯�！：氟塑料合金
FYS型防爆耐腐蝕液下泵選用范圍
液下深度：Ｌ＝250－－-2500mm
流量：Ｑ＝1.5M3/H－－-400M3/H
揚程：Ｈ＝6m－－-50m
轉速：n＝1450r/min－－-2900r/min
使用溫度：-5℃－－-105℃
FYS型防爆耐腐蝕液下泵主要用途
FYS型耐腐蝕液下泵可輸送酸、堿、鹽、油品、飲料等介質,廣泛用于化工、石油化工、精細化工、染料化工、儀表、輕工、冶金、紡織、環保、水處理、醫藥、食品等部門。
結構與材質
①為保證輸送不同介質并能有較長的壽命,接材料組成分類有五種
A:增強聚丙烯－－耐腐蝕不銹鋼FRPP-ICr18Ni9Ti
B:增強聚丙烯－－鈦FRPP-Ti
C:增強聚丙烯－－真它金屬
D:增強聚丙烯－－氟塑臺盒
E:增強聚丙烯－－丙烯包塑
②除軸之外,與介質接觸零件的材質有以下幾種:F-4、氫化硅、碳化硅、飲合金、增強聚丙烯。
③為防止熱脹冷縮變形引起的各種問題,泵的連接管采用復合材料鋼管內外包塑
④FYS型耐腐蝕液下泵運行中產生的軸向力及徑向力由可調l心的軸承象受,保證運行平穩噪聲小。
⑤泵的下部裝有水軸承，液下深度超過1米的泵,設有中間水軸承,保證泵運行平穩可靠。

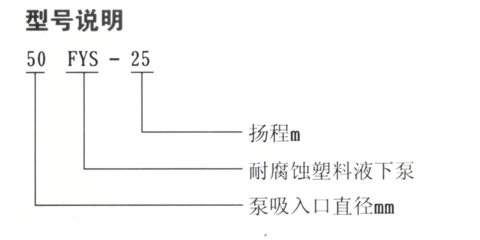

FYS型防爆耐腐蝕液下泵型號意義
FYS型防爆耐腐蝕液下泵性能參數
| 型號 |
流量 m3/h |
揚程 m |
出口直徑 mm |
電機功率 KW |
轉速 r/min |
液下長度 mm |
| 25FYS-10 | 1.5 | 10 | 20 | 1.5 | 2900 |
300 至 2500 |
| 25FYS-18 | 3.6 | 18 | 20 | 2.2 | 2900 | |
| 40FYS-15 | 5 | 15 | 32 | 3 | 2900 | |
| 40FYS-20 | 10 | 20 | 32 | 3 | 2900 | |
| 40FYS-30 | 10 | 30 | 32 | 4 | 2900 | |
| 40FYS-40 | 10 | 40 | 32 | 5.5 | 2900 | |
| 50FYS-20 | 15 | 20 | 40 | 3 | 2900 | |
| 50FYS-25 | 15 | 25 | 40 | 4 | 2900 | |
| 50FYS-30 | 15 | 30 | 40 | 5.5 | 2900 | |
| 50FYS-40 | 15 | 40 | 32 | 7.5 | 2900 | |
| 50FYS-50 | 15 | 50 | 32 | 7.5 | 2900 | |
| 65FYS-32 | 29 | 32 | 50 | 11 | 2900 | |
| 65FYS-40 | 29 | 40 | 40 | 11 | 2900 | |
| 80FYS-20 | 50 | 20 | 65 | 11 | 2900 | |
| 80FYS-30 | 50 | 30 | 65 | 15 | 2900 | |
| 80FYS-34 | 50 | 34 | 65 | 15 | 2900 | |
| 80FYS-40 | 50 | 40 | 50 | 18.5 | 2900 | |
| 100FYS-32 | 100 | 32 | 80 | 22 | 2900 | |
| 100FYS-40 | 100 | 40 | 80 | 22 | 2900 | |
| 50FYS-50 | 7.5 | 12.5 | 32 | 2.2 | 1450 | |
| 65FYS-40 | 14.5 | 10 | 40 | 3 | 1450 | |
| 80FYS-40 | 25 | 10 | 50 | 4 | 1450 | |
| 100FYS-40 | 50 | 10 | 80 | 5.5 | 1450 |
FYS型防爆耐腐蝕液下泵使用注意事項
1.搬運、吊裝時，用力點須在電機架、大底板上，切勿在出液管上加力，以免受損。
2.使用三個月后，應檢查泵各部位等運轉是否正常，螺絲是否松動；并在軸承座內添加潤滑脂，如有磨損應及時更換配件，以免引起更大損失。
3.泵運轉過程中，一旦發生故障，應立即停車檢修。
4.泵使用后，若長期不使用應用清水抽洗干凈、妥善保養、延長使用壽命。
FYS型防爆耐腐蝕液下泵故障及排除
| 故障現象 | 原因分析 | 排除方法 |
| 流量不足 |
1.泵過流部分另外損壞 2.轉速不足 3.吸入或輸出口部分堵塞 |
1.更換另件 2.檢查電壓、電機是否正常 3.清除淤塞部分 |
| 揚程不足 |
1.葉輪損壞 2.轉速不足 3.輸液內含有氣體 |
1.更換葉輪 2.檢查電壓、電機是否正常 3.降低液體溫度排除氣體 |
| 軸承發熱 |
1.主軸與電機軸不同心 |
1.調整同心度 2.加油或換油 |
| 功率過載 |
1.介質比重過大 2.流量超過使用范圍 3.產生機械磨擦 |
1.更換較大功率電機 2.按使用范圍工作 3.檢查調整或更換磨損部件 |
| 出液量小或不出液 |
1.電機轉向不對 2.葉輪中心線未浸入液內 |
1.調整相位 2.調整浸沒高度 |
| 振動或雜音 |
1.主軸與電機軸不同心 2.轉子不平衡 3.螺母有松動現象 4.輸液內含有氣體或脫液運轉 5.水軸承與軸頸磨損過大 |
1.調整同心度 2.更換另件 3.擰緊各部位螺母 4.降低液溫、排除氣體、葉輪浸入液內 5.更換水軸承、恢復軸頸 |
訂貨須知
一、①耐腐蝕液下泵產品名稱與型號②耐腐蝕液下泵口徑③耐腐蝕液下泵揚程④耐腐蝕液下泵流量⑤耐腐蝕液下泵電機功率（KW）⑥耐腐蝕液下泵轉速（r/min）⑦耐腐蝕液下泵電壓〔V〕⑧耐腐蝕液下泵吸程⑨耐腐蝕液下泵是否帶附件以便我們的為您正確選型
二、若已經由設計單位選定我公司的耐腐蝕液下泵產品型號，請按耐腐蝕液下泵型號直接向揚子江泵業公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們揚子江泵業的技術專家為您審核把關。
