產品中心 PRODUCTS LIST
化工泵系列
您當前位置：網站首頁 >> 產品中心 >> 化工泵系列 >> IHF氟塑料襯里離心泵

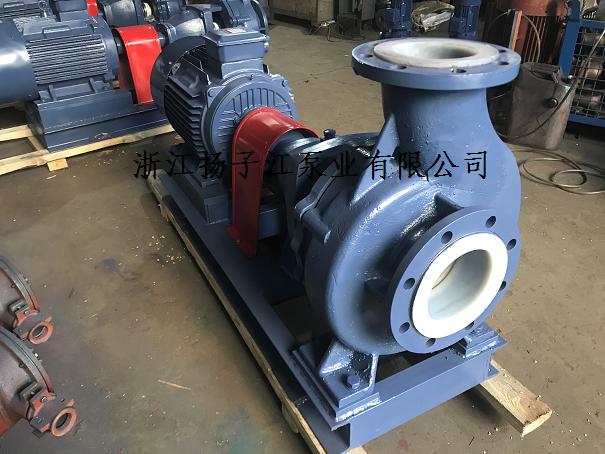

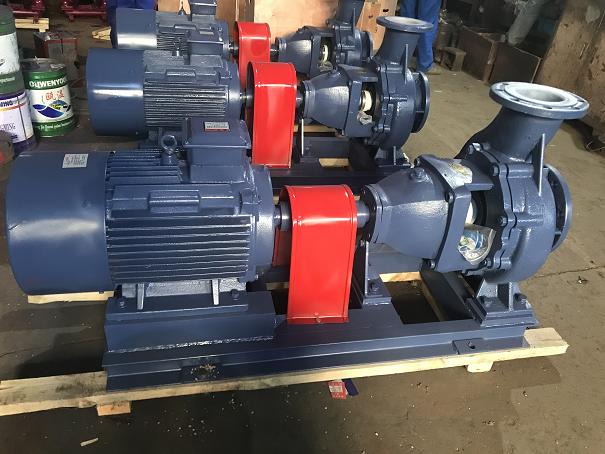

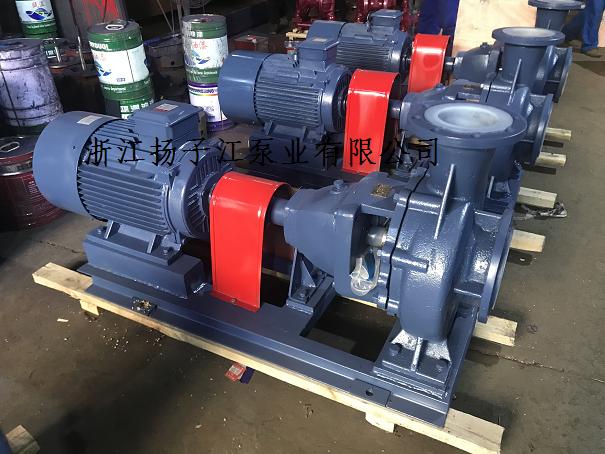

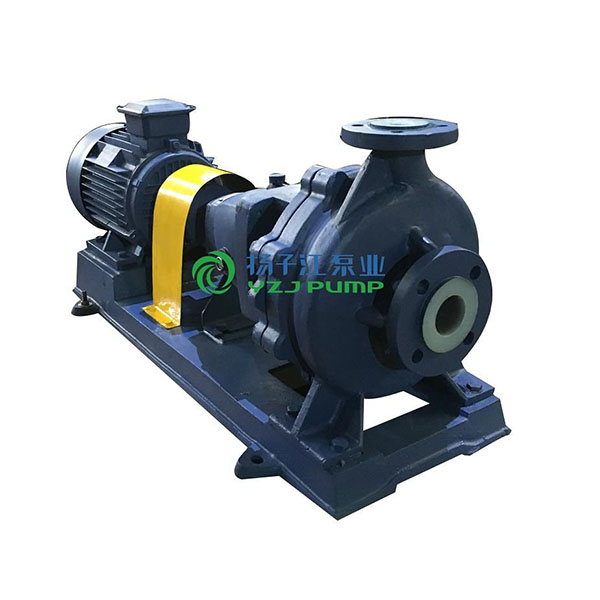

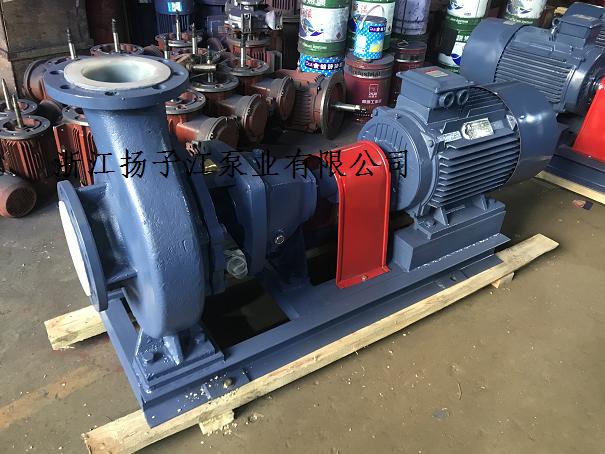

IHF氟塑料襯里離心泵
流量：6.3～400m3/h；
揚程：5～132m；
轉速：2900、1450r/min；
功率：0.55～110KW；
進口直徑：50～200mm；
高工作壓力：1.6Mpa。
目錄
IHF氟塑料襯里離心泵概述
IHF為單級單吸式氟塑料合金化工離心泵，該泵是按照國際標準并結合非金屬泵的加工工藝設計生產。泵體采用金屬外殼內襯聚全氟乙丙烯（F46），泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制成型，軸封采用四氟填客觀存在材料，進出口均采用鑄鋼體加固。實際使用顯示，該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點，廣泛適用于化工、制藥、石油、冶金、冶煉、電力、電鍍、染料、農藥、造紙、食品、紡織等行業，在-85℃～200℃溫度條件下長期輸送任意濃度的硫酸、鹽酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等強腐蝕介質，是目前世界是耐腐蝕設備之一。
IHF氟塑料襯里離心泵產品特點
IHF型氟塑料離心泵的泵體材質采用金屬外殼內襯聚全氟乙丙烯（F46）、葉輪和泵蓋均采用金屬嵌件外包氟塑料整體燒結壓制成型，軸封采用外裝式波紋管機械密封，靜環選用99.9%氧化鋁陶瓷或炭化硅，動環采用四氟填充材料或炭化硅。其特點是該泵結構先進合理，耐腐蝕強，密封性能嚴密可靠，工作穩定，噪音低，使用壽命長。
IHF氟塑料襯里離心泵產品用途
廣泛適用于化工、制藥、石油、冶金、電力、電鍍、酸洗、農藥、造紙等行業中液體輸送、廢水處理和加酸等工藝流程。本泵可輸送任何濃度的硫酸、鹽酸、硝酸、醋酸、氫氟酸、王水、強堿、強氧化劑、有機溶劑等強腐蝕性介質的使用，是目前先進的耐腐蝕裝備之一。
IHF氟塑料襯里離心泵技術參數
流量：6.3～400m3/h；
揚程：5～132m；
轉速：2900、1450r/min；
功率：0.55～110KW；
進口直徑：50～200mm；
高工作壓力：1.6Mpa。

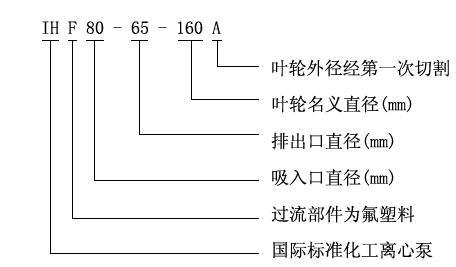

IHF氟塑料襯里離心泵型號意義
IHF氟塑料襯里離心泵性能參數
|
型號
|
轉速 (r／min) |
流量
|
揚程 (m) |
效率 (％) |
功率(KW)
|
必需汽 (蝕余量 ((m) |
葉輪直徑 (mm) |
重量 (kg) |
||
|
(m3／h)
|
(L／s)
|
軸功率
|
電機功率
|
|||||||
|
IHF32-25-125
|
2900
|
3.5
5
6.5
|
0.97
1.39
1.80
|
21
20
18
|
40
44
42
|
0.50
0.62
0.76
|
1.5
|
2.3
|
128
|
80
|
|
1450
|
1.75
2.5
3.25
|
0.49
0.69
0.90
|
5.25
5
4.5
|
37
40
38
|
0.068
0.085
0.105
|
0.75
|
2.3
|
128
|
75
|
|
|
IHF32-25-125A
|
2900
|
3.1
4.5
5.8
|
0.06
1.25
1.61
|
17.6
16
14.4
|
38
41
40
|
0.70
0.48
0.57
|
1.1
|
2.3
|
115
|
75
|
|
IHF32-25-160
|
2900
|
3.5
5
6.5
|
0.97
1.39
1.80
|
33
32
30
|
34
40
42
|
0.93
1.10
1.26
|
2.2
|
2.3
|
162
|
90
|
|
1450
|
1.75
2.5
3.25
|
0.49
0.69
0.90
|
8.25
8
7.5
|
30
38
40
|
0.13l
0.143
0.166
|
0.75
|
2.3
|
162
|
75
|
|
|
IHF32-25-160A
|
2900
|
3.1
4.5
5.8
|
0.86
1.25
1.61
|
29
28
26
|
30
35
36
|
0.8l
0.97
1.14
|
1.5
|
2.3
|
152
|
80
|
|
IHF40-32-125
|
2900
|
4.4
6.5
8.3
|
1.22
1.80
2.31
|
21
20
18
|
40
45
43
|
0.63
0.79
0.95
|
2.2
|
2.5
|
128
|
90
|
|
1450
|
2.2
3.25
4.15
|
0.60
0.90
1.15
|
5.25
5
4.5
|
37
41
40
|
0.085
0.108
0.127
|
0.75
|
2.5
|
128
|
75
|
|
|
IHF40-32-125A
|
2900
|
3.9
5.6
7.4
|
1.08
1.56
2.06
|
17.6
16
14.4
|
38
42
40
|
0.49
0.58
0.72
|
1.5
|
2.5
|
115
|
80
|
|
IHF40-32-160
|
2900
|
4.4
6.5
8.3
|
1.22
1.80
2.31
|
33
32
30
|
34
40
39
|
1.16
1.42
1.71
|
2.2
|
2.5
|
162
|
90
|
|
1450
|
2.2
2.5
3.25
|
0.60
0.90
1.15
|
8.25
8
7.5
|
33
36
37
|
0.14
0.15
0.18
|
0.75
|
2.5
|
162
|
75
|
|
|
IHF40-32-160A
|
2900
|
3.9
5.6
7.4
|
1.08
1.56
2.06
|
29
28
26
|
32
38
37
|
0.96
1.23
1.41
|
1.5
|
2.5
|
152
|
80
|
|
IHF50-32-125
|
2900
|
8.8
12.5
16.3
|
1.08
1.56
2.06
|
21.5
20
17.5
|
45
54
53
|
1.15
1.26
1.47
|
2.2
|
3.0
|
128
|
90
|
|
1450
|
4.4
6.25
8.15
|
17
1.74
2.26
|
5.37
5
4.37
|
37
46
45
|
0.17
0.18
0.22
|
0.75
|
3.0
|
128
|
75
|
|
|
IHF50-32-125A
|
2900
|
8
11
14.5
|
2.22
3.05
4.03
|
17
16
14
|
42
52
51
|
0.88
0.92
1.08
|
1.5
|
3.0
|
115
|
80
|
|
IHF50-32-160
|
2900
|
8.8
12.5
16.3
|
2.44
3.47
4.53
|
33
32
30
|
41
48
47
|
1.93
2.27
2.84
|
4
|
3.0
|
160
|
120
|
|
1450
|
4.4
6.25
8.15
|
1.2
1.74
2.26
|
8.25
8
7.5
|
31
41
42
|
0.31
0.33
0.39
|
0.75
|
3.0
|
160
|
90
|
|
|
IHF50-32-160A
|
2900
|
8.2
11.7
15.2
|
2.28
3.25
4.22
|
29
28
26
|
39
47
46
|
1.16
1.88
2.34
|
3
|
3.0
|
150
|
l00
|
|
IHF50-32-200
|
2900
|
8.8
12.5
16.3
|
2.44
3.47
4.53
|
52
50
48
|
34
42
41
|
3.70
4.10
5.20
|
7.5
|
3.0
|
190
|
150
|
|
1450
|
4.4
6.25
8.15
|
1.2
1.74
2.26
|
13
12.5
12
|
25
33
36
|
0.62
0.65
0.74
|
1.5
|
3.0
|
190
|
100
|
|
|
型號
|
轉速 (r／min) |
流量
|
揚程
(m)
|
效率
(％)
|
功率(KW)
|
必需汽 (蝕余量 ((m) |
葉輪
直徑
|
重量
(kg)
|
||
|
(m3／h)
|
(1／s)
|
軸功率
|
電機功率
|
|||||||
|
IHF50-32-200A
|
2900
|
8.2
11.7
15.2
|
2.28
3.25
4.22
|
45
44
42
|
31
40
39
|
3.24
3.50
4.45
|
5.5
|
3.0
|
178
|
130
|
|
IHF50-32-250
|
2900
|
8.8
12.5
16.3
|
2.44
3.47
4.53
|
82
80
76
|
27
35
34
|
7.30
7.80
10
|
11
|
3.0
|
250
|
220
|
|
1450
|
4.4
6.25
8.15
|
1.2
1.74
2.26
|
20.5
20
19
|
20
27
30
|
1.22
1.26
1.40
|
2.2
|
3.0
|
250
|
100
|
|
|
IHF50-32-250A
|
2900
|
8.2
11.7
15.2
|
2.28
3.25
4.22
|
7l
70
68
|
25
34
33
|
4.53
6.56
8.52
|
7.5
|
3.0
|
235
|
170
|
|
IHF65-50-l25
|
2900
|
17.5
25
3
|
4.86
6.94
9.0
|
21.5
20
17.5
|
56
64
63
|
1.83
2.13
2.42
|
3
|
3.5
|
128
|
100
|
|
1450
|
8.75
12.5
16
|
2.43
3.47
4.44
|
5.37
5
4.37
|
45
57
58
|
0.28
0.30
0.33
|
0.75
|
3.5
|
128
|
80
|
|
|
IHF65-50-125A
|
2900
|
15.6
22.3
29
|
4.33
6.19
8.1
|
17
16
14
|
53
62
61
|
1.36
1.57
1.79
|
2.2
|
3.5
|
115
|
90
|
|
IHF65-50-160
|
2900
|
17.5
25
32
|
4.86
6.94
9.0
|
33
32
27.5
|
50
59
57
|
3.15
3.69
4.20
|
5.5
|
3.5
|
160
|
145
|
|
1450
|
8.75
12.5
16
|
2.43
3.47
4.44
|
8.25
8
6.87
|
40
53
51
|
0.49
0.51
0.59
|
1.1
|
3.5
|
160
|
90
|
|
|
IHF65-50-160A
|
2900
|
16.4
23.3
30.4
|
4.56
6.5
8.44
|
29
28
24
|
48
58
56
|
2.70
3.10
3.54
|
4
|
3.5
|
150
|
130
|
|
IHF65-40-200
|
2900
|
17.5
25
32
|
4.86
6.94
9.0
|
52
50
45.5
|
45
54
54
|
5.50
6.30
7.35
|
11
|
3.5
|
195
|
225
|
|
1450
|
8.75
12.5
16
|
2.43
3.47
4.44
|
13
12.5
11.4
|
36
46
47
|
0.86
0.93
1.05
|
1.5
|
3.5
|
195
|
100
|
|
|
IHF65-40-200A
|
2900
|
16.4
23.3
30.4
|
4.56
6.5
8.44
|
46
44
40
|
43
53
52
|
4.30
5.00
5.20
|
7.5
|
3.5
|
183
|
170
|
|
IHF65-40-250
|
2900
|
17.5
95
32
|
4.86
6.94
9.0
|
82
80
76
|
39
50
52
|
10.10
10.90
12.74
|
18.5
|
3.5
|
250
|
240
|
|
1450
|
8.75
12.5
16
|
2.43
3.47
4.44
|
20.5
20
19
|
32
42
44
|
1.52
1.62
1.88
|
3
|
3.5
|
250
|
130
|
|
|
IHF65-40-250A
|
2900
|
16.4
23.3
30.4
|
4.56
6.5
8.44
|
71
70
68
|
36
48
50r-
|
8.80
9.30
11.25
|
15
|
3.5
|
235
|
230
|
|
IHF80-65-125
|
2900
|
35
50
65
|
9.72
13.9
18.1
|
21.5
20
17
|
64
69
67
|
3.20
3.95
4.50
|
5.5
|
4.0
|
134
|
150
|
|
1450
|
17.5
25
32.5
|
4.86
6.9
9.0
|
5.37
5
4.25
|
54
64
62
|
0.47
0.53
0.6l
|
1.1
|
4.0
|
134
|
90
|
|
|
IHF80-65-125A
|
2900
|
31
45
58
|
8.6
12.5
16.1
|
17
16
14
|
62
68
67
|
2.30
2.88
3.30
|
4
|
4.0
|
120
|
130
|
|
IHF80-65-160
|
2900
|
35
50
65
|
9.72
13.9
18.1
|
33
32
27.5
|
60
68
67
|
5.24
6.41
7.27
|
11
|
4.0
|
165
|
220
|
|
型號
|
轉速 (r／min) |
流量
|
揚程 (m) |
效率 (％) |
功率(KW)
|
必需汽 (蝕余量 ((m) |
葉輪直
徑
|
重量 (kg) |
||
|
(m3／h)
|
(l／s)
|
軸功率
|
電機功率
|
|||||||
|
IHF80-65-160
|
1450
|
17.5
25
32.5
|
4.86
6.9
9.0
|
8.25
8
6.88
|
50
62
61
|
0.78
0.88
1.00
|
1.5
|
4.0
|
165
|
100
|
|
IHF80-65-160A
|
2900
|
31
45
58
|
8.6
12.5
16.1
|
29
28
24
|
58
67
66
|
4.10
5.12
5.34
|
7.5
|
4.0
|
165
|
190
|
|
IHF80-50-200
|
2900
|
35
50
65
|
9.72
13.9
18.1
|
52
50
45.5
|
52
64
65
|
9.53
10.64
12.39
|
15
|
4.0
|
197
|
230
|
|
1450
|
17.5
25
32.5
|
4.86
6.9,
9.0
|
13
12.5
11.38
|
51
59
58
|
1.21
1.44
1.74
|
3
|
4.0
|
197
|
130
|
|
|
IHF80-50-200A
|
2900
|
31
45
58
|
8.6
12.5
16.1
|
46
44
40
|
50
63
62
|
7.35
8.56
10
|
11
|
4.0
|
185
|
220
|
|
IHF80-50-250
|
2900
|
35
50
65
|
9.72
13.9
18.1
|
82
80
72
|
40
50
51
|
19.40
21.80
25
|
30
|
4.0
|
248
|
400
|
|
1450
|
17.5
25
32.5
|
4.86
6.9
9.0
|
20.5
20
18
|
40
50
51
|
2.40
2.70
3.12
|
4
|
4.0
|
248
|
145
|
|
|
IHF80-50-250A
|
2900
|
31
45
58
|
8.6
12.5
16.1
|
71.5
70
63
|
39
50
51
|
15.40
17.60
19.90
|
22
|
4.0
|
232
|
310
|
|
IHF100-80-125
|
2900
|
70
100
130
|
19.4
27.8
36.1
|
23
20
14
|
70
75
65
|
6.26
7.26
7.63
|
11
|
5.0
|
136
|
220
|
|
1450
|
35
50
65
|
9.7
13.9
18.0
|
5.75
5
3.5
|
65
70
64
|
0.85
0.97
0.98
|
1.5
|
4.5
|
136
|
100
|
|
|
IHF100-80-125A
|
2900
|
62.6
89
116
|
17.4
24.7
32.2
|
18
16
11
|
68
73
65
|
4.50
5.30
5.74
|
7.5
|
5.0
|
122
|
200
|
|
IHF100-80-160
|
2900
|
70
100
130
|
19.4
27.8
36.1
|
34
32
24
|
68
74
65
|
9.53
11.78
13.03
|
15
|
5.0
|
170
|
230
|
|
1450
|
35
50
65
|
9.7
13.9
18.0
|
8.5
8
6.5
|
60
68
67
|
1.35
1.60
1.69
|
2.2
|
4.5
|
170
|
110
|
|
|
IHF100-80-160A
|
2900
|
65.4
93.5
121
|
18.2
26
33.6
|
32
28
21
|
66
73
65
|
8.60
9.30
10.6
|
11
|
5.0
|
159
|
220
|
|
IHF100-65-200
|
2900
|
70
100
130
|
19.4
27.8
36.1
|
52
50
42
|
64
72
71
|
15.50
18.91
20.94
|
30
|
5.0
|
210
|
400
|
|
1450
|
35
50
65
|
9.7
13.9
18.0
|
13
12.5
10.5
|
60
68
63
|
2.06
2.50
2.95
|
4
|
4.5
|
210
|
140
|
|
|
IHF100-65-200A
|
2900
|
65.4
93.5
121
|
18.2
26
33.6
|
46
44
37
|
63
71
70
|
13
15.02
17.40
|
22
|
5.0
|
197
|
310
|
|
IHF100-65-250
|
2900
|
70
100
130
|
19.4
27.8
36.1
|
87
80
68
|
62
69
68
|
26.60
31.60
35
|
45
|
4.0
|
255
|
450
|
|
1450
|
30
50
60
|
8.33
13.9
16.7
|
21.2
20
18.5
|
58
63
62
|
3.00
4.30
4.72
|
5.5
|
4.5
|
255
|
170
|
|
|
IHF100-65-250A
|
2900
|
65.4
93.5
121
|
16.2
26
33.6
|
76.5
70
59
|
60
68
67
|
20.25
26.2
28
|
37
|
4.5
|
238
|
410
|
| 型號 | 轉速n=2900r/min | 轉速n=1450r/min | ||||||||
| 流量 | 揚程 | 電機功率 | 汽蝕余量 | 效率 | 流量 | 揚程 | 電機功率 | 汽蝕余量 | 效率 | |
| (m3/h) | (m) | (KW) | (%) | (m3/h) | (m) | (KW) | (%) | |||
| IHF125-80-125 | 160 | 20 | 22 | 5 | 62 | 80 | 5 | 4 | 5 | 58 |
| IHF125-80-160 | 32 | 30 | 5 | 70 | 8 | 5.5 | 5 | 74 | ||
| IHF125-100-200 | 200 | 50 | 55 | 5 | 65 | 100 | 12.5 | 11 | 5 | 57 |
| IHF125-100-250 | 80 | 75 | 5 | 68 | 20 | 15 | 5 | 60 | ||
| IHF125-100-280 | 100 | 90 | 5 | 73 | 25 | 15 | 5 | 62 | ||
| IHF150-125-250 | → | → | 200 | 20 | 22 | 5 | 62 | |||
| IHF150-125-315 | → | → | 32 | 37 | 5 | 71 | ||||
| IHF150-125-400 | → | → | 50 | 45/55 | 5.5 | 74 | ||||
| IHF200-150-250 | → | → | 400 | 20 | 45/55 | 5.5 | 68 | |||
| IHF200-150-315 | → | → | 32 | 55/75 | 5.5 | 74 | ||||
| IHF200-150-400 | → | → | 50 | 90/110 | 5.5 |
77 |
||||

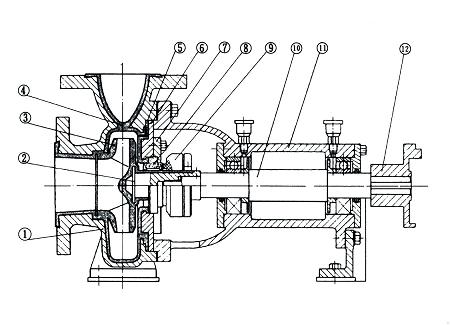

IHF氟塑料襯里離心泵結構圖
| 序號 | 名稱 | 材料 |
| 1 | 泵體 | HT200 |
| 2 | 葉輪骨架 | 45#鋼 |
| 3 | 葉輪 | 聚全氟乙丙烯 |
| 4 | 泵體襯里 | 聚全氟乙丙烯 |
| 5 | 泵蓋襯里 | 聚全氟乙丙烯 |
| 6 | 泵蓋 | HT200 |
| 7 | 機封蓋壓 | 1Cr18Ni9Ti |
| 8 | 靜環 | 99.9%氧化鋁陶瓷 |
| 9 | 動環 | 填充四氟乙烯 |
| 10 | 泵軸 | 3Cr13 |
| 11 | 軸承體 | HT200 |
| 12 | 聯軸器 | HT200 |
IHF氟塑料襯里離心泵安裝注意事項
1．泵的安裝是否合理，對泵的正常運行與使用壽命有極其重要影響，故安裝和校正必須仔細進行。
2．對照安裝尺寸預埋好底腳螺栓，做好混凝土基礎工作。
3．待基礎水泥凝固后，將泵安裝基礎上，應用水平儀檢查泵和電機軸的水平情況，如不水平，應用墊鐵調正直至水平，調妥后擰緊底腳螺母。
4．檢查泵的轉動部件是否有卡住擦碰現象，應嚴格檢查泵軸與電機的同軸度， 可用薄片調整使其同心，后用手轉動聯軸器，轉動輕松均勻無擦碰現象則為正常。
5．泵的吸人和吐出管路應有各自的支架，不允許管路的重量直接由泵來承受， 以免把泵壓壞。
6．泵的安裝位置高于液面(在泵的吸程允許范圍內)時，應在吸人管路端部安裝上底閥，并在排出管路上設置灌液螺孔或閥門，供泵起動前灌液之用；泵的安裝位置低于液面時，應在吸人管路上按裝控制閥門和過濾裝置， 以防止雜物吸人泵內，過濾面積應大于管路面積的3-4倍。
7．揚程高的泵在出口流量控制閥門的外端管路上還應安裝逆止閥，以防止突然停機時的水錘破壞。
8．必須保證泵的安裝高度符合泵的汽蝕余量，并考慮管路損失及介質溫度。
相關產品
相關文章
