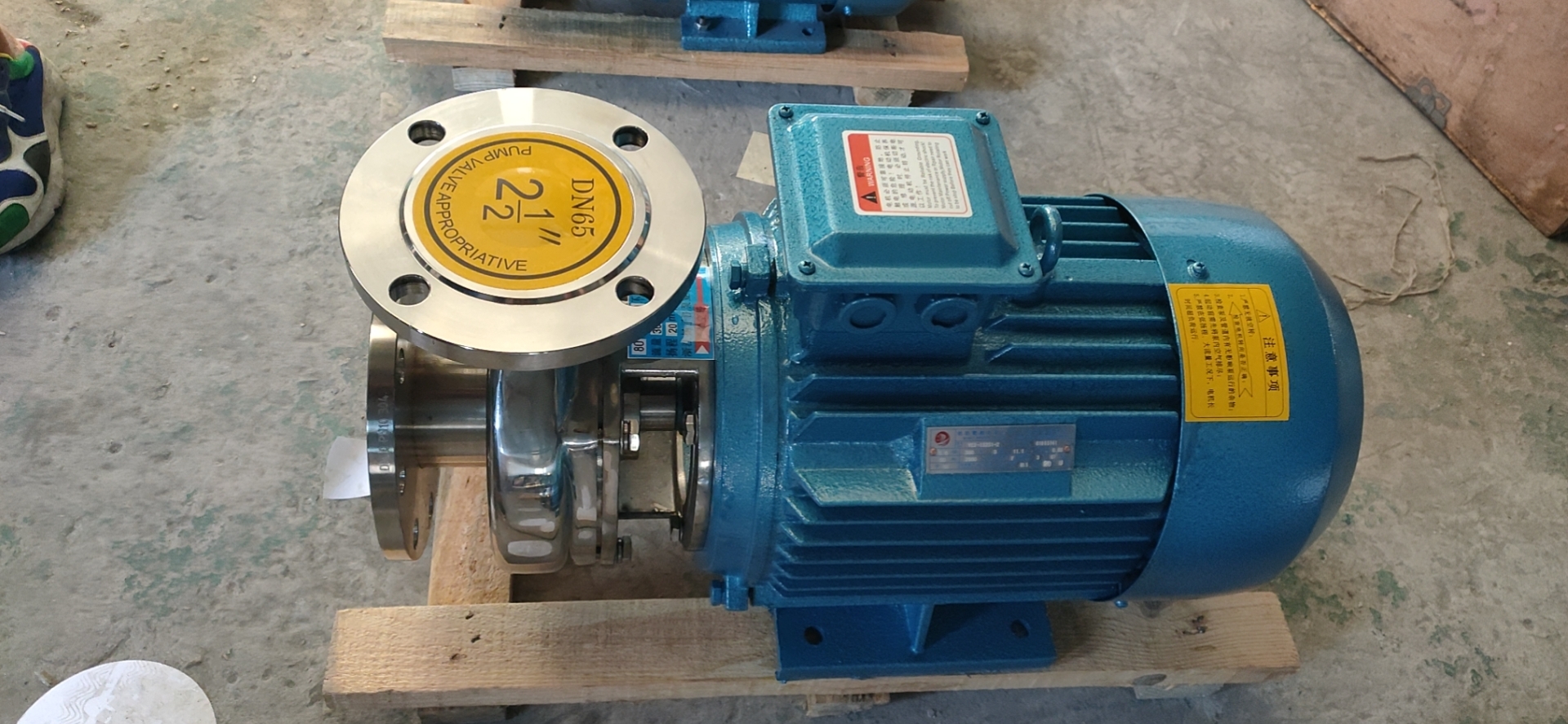

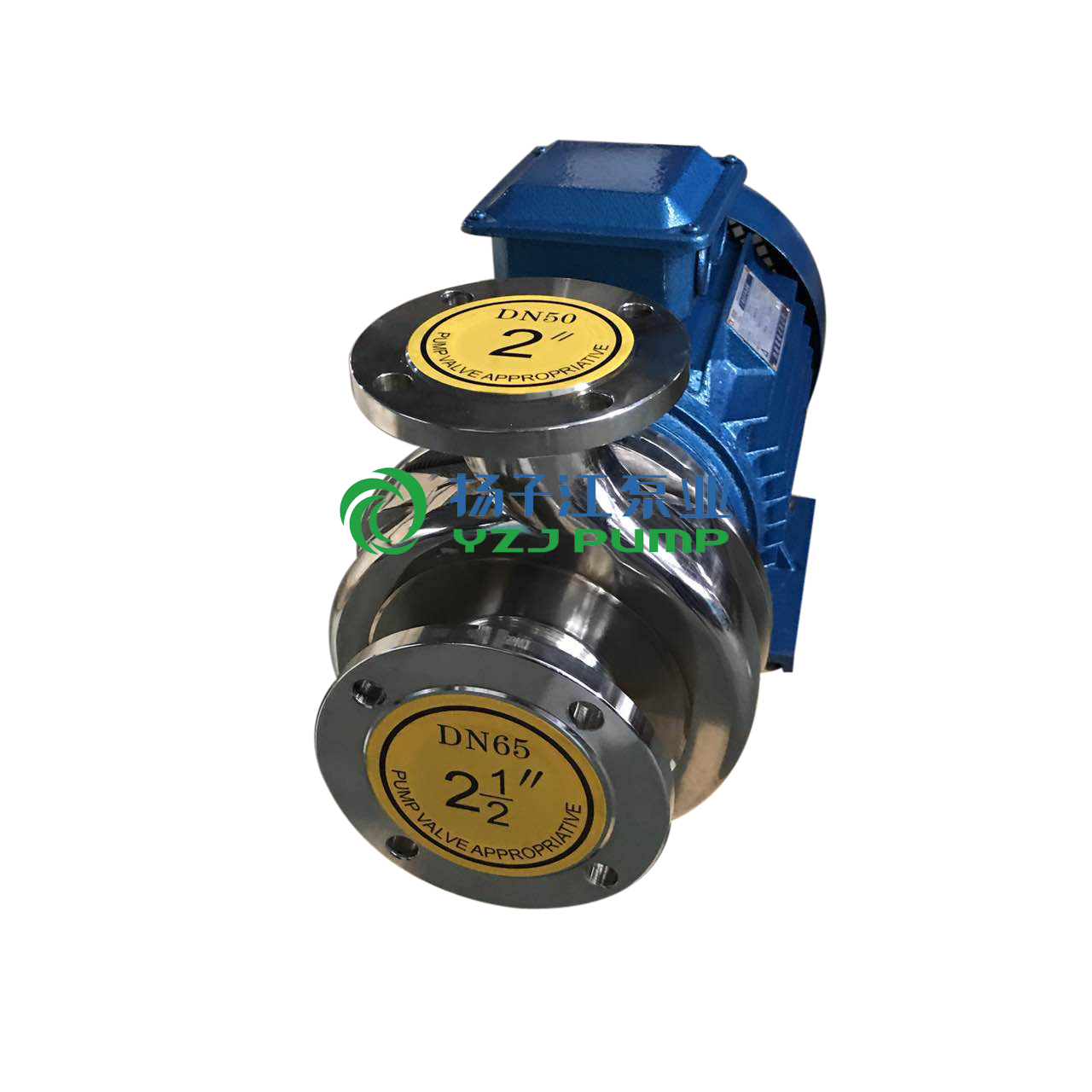

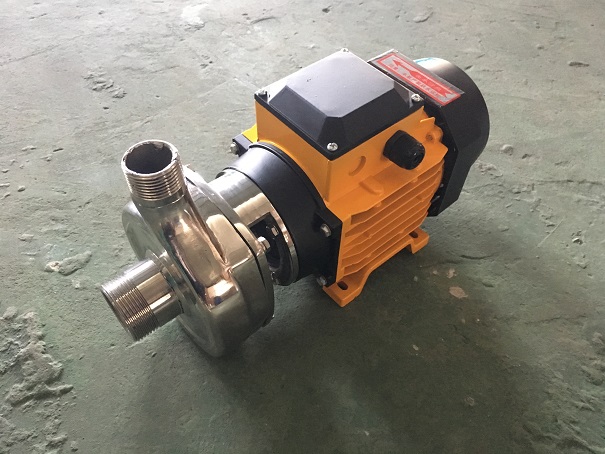

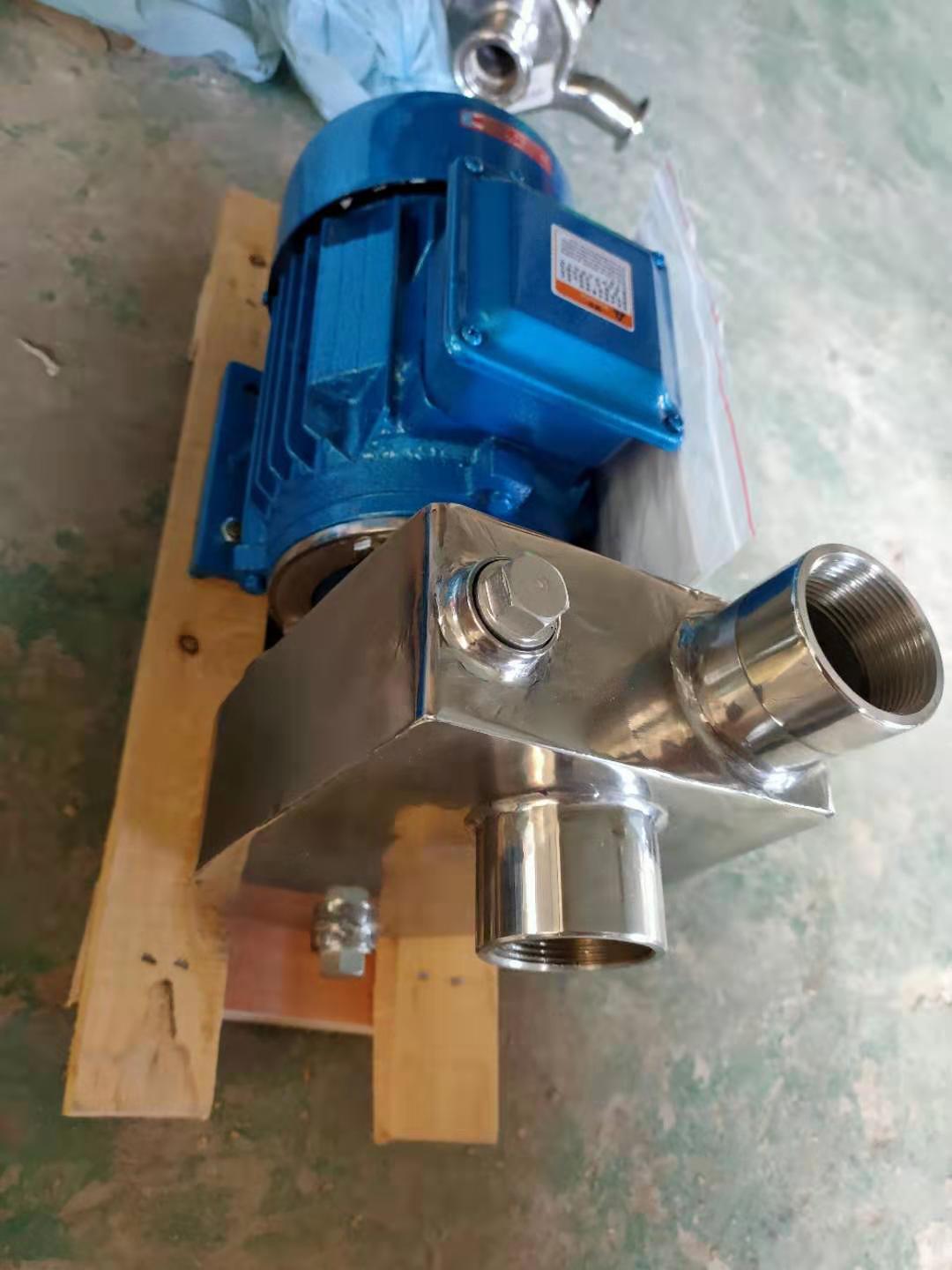

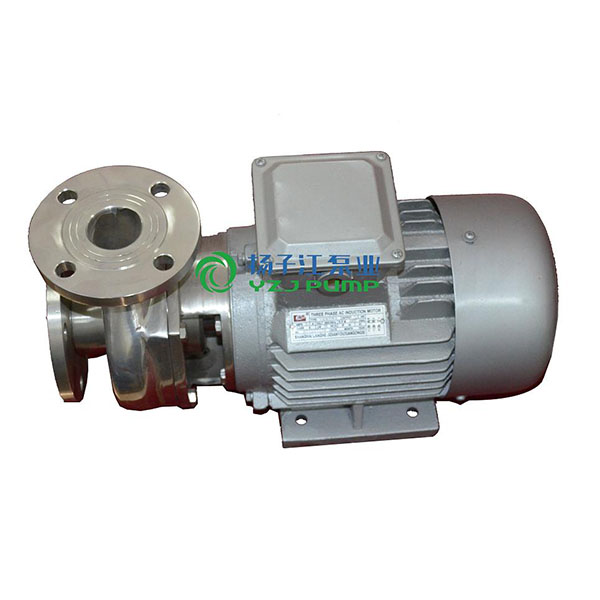

SFB、SFBX不銹鋼耐腐蝕離心泵
目錄
SFB、SFBX不銹鋼耐腐蝕離心泵特點
SFB和SFBX系列泵是我公司自行研制的不銹鋼耐腐蝕離心泵，兩面三刀系列泵的葉輪有的采用半開式結構形式，有的則采用閉式結構形式，另外，泵與電機的聯接方式又有直聯系和帶軸承托架式兩種，所有泵的軸封均采用目前西德較先進的懸臂式技術的機械密封，由于我廠產品集優良結構、性能、造形于一身，兼過流零部件及連接架采用優質不銹鋼材料制造，所以，兩系列產品具有耐腐蝕性能可靠，使
用、維護方便、結構緊湊、能耗低、密封性能好等一系列優點。
使用材質
1、過流零件及連接架：1Cr18Ni9Ti不銹鋼
2、機械密封：靜環：陶瓷（SiC）。動環石墨浸漬呋喃樹脂。
3、橡膠結構件：氟橡膠。
4、如輸送介質或使用條件與本泵配置材料不相配時，可另議配置其它材質。
如：過流零件配316，軸封可配聚四氟乙烯�；蚱渌N類的動靜環等。
SFB、SFBX不銹鋼耐腐蝕離心泵主要用途
SFB和SFBX系列泵可輸送溫度不高于90℃(直聯式)或不高于105℃(帶軸承托架式)，含或不含）有細小軟顆�；蚶w維質，帶腐蝕性或有衛生要求的液體，SFBX系列泵還具有自吸性能，兩系列泵廣泛適用于食口、飲料、醫藥、污水處理、化工、電鍍、漂染、精細化工等行業使用。
SFB直聯、半開式葉輪泵系列轉速n=2800轉、分
SFB、SFBX不銹鋼耐腐蝕離心泵技術參數
| 型號（三相/380伏/50赫） | 型號（單相/220伏/50赫） | 電機功率 | 口徑 | 效率(%) | 揚程H(m) 流量Q (m3/h) | 汽蝕余量 | ||||||||||
| 進口 | 出口 | |||||||||||||||
| 25SFB-8 | 25SFB-8D | 0.25 | 25 | 20 | 43 | H | 11 | 10 | 8 | 6 | 4 | 3 |
|
|
|
4.5 |
| Q | 0.8 | 2.5 | 4 | 5.2 | 6.8 | 7.5 |
|
|
|
|||||||
| 40SFB-13 | 40SFB-13D | 0.55 | 40 | 25 | 45 | H | 15 | 14 | 13 | 12 | 10 | 8 | 6 | 5 |
|
3.5 |
| Q | 3.5 | 5 | 6 | 7.5 | 9.5 | 11 | 12.5 | 13 |
|
|||||||
| 50SFB-18 | 50SFB-18D | 1.5 | 50 | 40 | 52 | H | 22 | 21 | 20 | 18 | 16 | 14 | 12 | 10 |
|
3.5 |
| Q | 3 | 5.5 | 9 | 13 | 16 | 18 | 20 | 21 |
|
|||||||
| 50SFB-22 | 50SFB-22D | 2.2 | 50 | 40 | 55 | H | 27 | 26 | 24 | 22 | 20 | 18 | 16 | 14 | 12 | 3.5 |
| Q | 7 | 10.5 | 16 | 19 | 22 | 23.8 | 26 | 27 | 28.5 | |||||||
| 50SFB-25 |
|
3 | 50 | 40 | 56 | H | 30 | 28 | 26 | 25 | 24 | 22 | 20 | 18 | 16 | 3.5 |
| Q | 12.5 | 18.5 | 22 | 23 | 24.5 | 26 | 27.5 | 29.5 | 31 | |||||||
SFBX 直聯、半開式葉輪自吸泵系列
轉速n=2800轉、分
| 型號（三相/380伏/50赫） | 型號（單相/220伏/50赫） | 電機功率 | 口徑 | 效率(%) | 揚程H(m) 流量Q (m3/h) | 汽蝕余量 | ||||||||||
| 進口 | 出口 | |||||||||||||||
| 25SFBX-8 | 25SFBX-8D | 0.25 | 25 | 25 | 40 | H | 9 | 8 | 7 | 6 | 5 | 4 | 3 |
|
|
5.5 |
| Q | 2.3 | 3 | 3.5 | 4.3 | 4.8 | 5.2 | 5.5 |
|
|
|||||||
| 25SFBX-13 | 25SFBX-13D | 0.55 | 25 | 25 | 40 | H | 16 | 15 | 14 | 13 | 12 | 10 | 8 | 6 | 4 | 4 |
| Q | 3 | 4 | 4.8 | 6 | 6.5 | 7.5 | 8.5 | 9.5 | 10 | |||||||
| 40SFBX-18 | 40SFBX-18D | 1.5 | 40 | 40 | 49 | H | 21 | 20 | 19 | 18 | 16 | 14 | 12 | 10 | 8 | 4 |
| Q | 6 | 7 | 8.5 | 10 | 12 | 14 | 15.5 | 17.3 | 18.5 | |||||||
| 50SFBX-22 |
|
3 | 50 | 50 | 50 | H | 28 | 26 | 25 | 24 | 22 | 20 | 18 | 16 | 14 | 4 |
| Q | 8.5 | 11.5 | 13.5 | 14.5 | 16.5 | 19 | 20.5 | 22 | 23.8 | |||||||
