化工泵機械密封冷卻系統
時間：2012/5/7 來源：浙江揚子江泵業有限公司
當化工泵密封裝置依靠自然散熱不能維持密封腔工作允許溫度時，以及采用熱介質進行自沖洗時，應進行強制冷卻。冷卻是溫度調節設施中的重要組成部分，是經常采用的一種輔助設施，對及時導出機械密封的摩擦熱及減少高溫介質的影響有很大作用。冷卻可分為直接冷卻和間接冷卻兩種。前面介紹的沖洗實質上是一種直接冷卻。

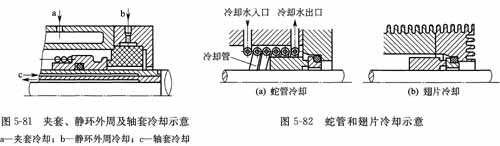

①間接冷卻 間接冷卻有密封腔夾套冷卻、靜環外周冷卻、軸套冷卻和換熱器冷卻等方式。換熱器冷卻中有離心泵密封腔內置式換熱器和外置式冷卻器、蛇(盤)管冷卻器、套管冷卻器、翅片冷卻器以及缺水地帶用的蒸發冷卻器。常用的傳熱介質是水、蒸汽和空氣。圖5-81和圖5-82為幾種間接冷卻的示意圖。
間接冷卻的效果比直接冷卻要差一些，但冷卻液不與介質接觸，不會被介質污染，可以循環使用，同時也可以與其他冷卻措施配合在一起，實現綜合冷卻。
對于密封易結晶、易凝固的液體介質，有時需要加熱或保溫。密封高黏度介質，在啟動前需要預熱，以便減少啟動轉矩。對于實現間接冷卻的結構，同樣可以用來實現加熱或保溫。
②急冷或阻封 向密封端面的低壓側注入液體或氣體被稱為急冷或阻封，具有冷卻密封端面(注入蒸汽時則為保溫)，隔絕空氣或濕氣，防止或清除沉淀物，潤滑輔助密封，熄滅火花，稀釋和回收泄漏介質等功能。

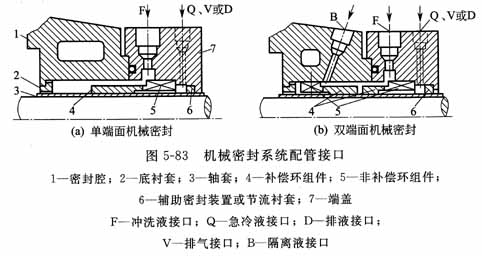

為了防止注入流體的泄漏，需要采用輔助密封，如襯套密封、油封或填料密封。急冷或阻封流體一般用水、蒸汽或氮氣。液體的壓力通常為0.02～0.05 MPa，進出口的溫差控制在3～5℃為宜。圖5-83為典型機械密封系統配管接口，其中包含急冷(阻封)接口及密封急冷液的輔助密封。
