2X-1旋片式真空泵和2XZ-8旋片式真空泵的實際結構舉例
時間：2012/3/28 來源：浙江揚子江泵業有限公司
|

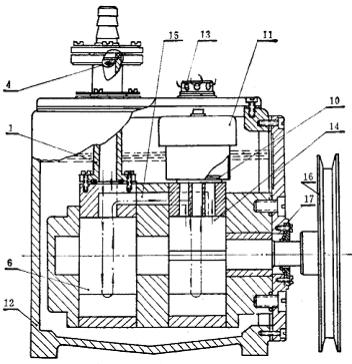

1.2X-1型旋片式真空泵：圖1是2X-1型雙級旋片式真空泵的剖面圖。氣體被抽除的路徑由圖中箭頭所示。排氣活門(閥片10)是用耐油橡膠板做成。為防止固體微粒落入泵內損傷表面，特在進氣管里裝有進氣濾網(4)。在排氣閥上裝了油氣分離室(11)，用它把被抽氣體所帶的油滴與氣體分離開，油流回箱里，氣體與部分油霧混合物排到大氣中去。整個泵體浸在油箱(12)中，淹沒泵的排氣閥，從而保證整個泵體密封。軸封(17)用的是耐油橡膠密封墊圈，用壓板在軸外固定。 |
 (2X-1型剖面圖) |
|
1.2X-1型泵：圖1是2X-1型雙級旋片式真空泵的剖面圖。氣體被抽除的路徑由圖中箭頭所示。排氣活門(閥片10)是用耐油橡膠板做成。為防止固體微粒落入泵內損傷表面，特在進氣管里裝有進氣濾網(4)。在排氣閥上裝了油氣分離室(11)，用它把被抽氣體所帶的油滴與氣體分離開，油流回箱里，氣體與部分油霧混合物排到大氣中去。整個泵體浸在油箱(12)中，淹沒泵的排氣閥，從而保證整個泵體密封。軸封(17)用的是耐油橡膠密封墊圈，用壓板在軸外固定。 2.2XZ-8型高速直聯旋片式真空泵：圖2是2XZ-8型旋片式真空泵結構。它與原結構的2X-8型旋片式真空泵比，抽速相同，但重量和體積都只有原泵的三分之一。 |

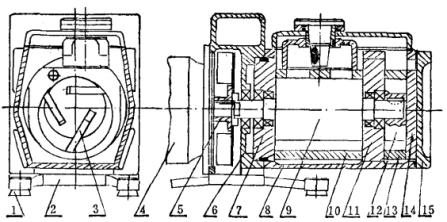

 1.膠墊 2.支架 3.旋片 4.電機 5.聯軸器 6.支座 7.前蓋 8.箱體 9.高真空級轉子10.高真空級泵腔 11.隔板 12.低真空級轉子13.低真空級泵腔 14.后蓋 15.法蘭 |
|
目前生產的高速直聯旋片式真空泵是雙級泵，采用油浸式小五片結構。泵芯和傳動電機(4)分別同心地安裝在支座(6)的兩側。套筒聯軸器(5)的一端固定在電機軸頸上，另一端則與轉子(9)的軸頭相連，直接驅動轉子。泵芯一側的支座端面上裝有一箱體(8)，其外端通過法蘭(15)將泵芯壓緊在支座上，構成一剛性較強的整體。泵芯沿用了傳統的小五片{前蓋(7),高真空級或后級泵腔(10),隔板(11)、低真空級或前級泵腔(13),后蓋(14)}組合結構，高真空級轉子(9)由前蓋和隔板上的滾動軸承支承，低真空級轉子(12)則安裝在高真空級泵腔向低真空級泵腔伸出的軸頭上。小五片均由鍛鋁制成，表面作硬質陽極氧化處理，生長一層耐磨的氧化鋁膜。高低級轉子采用三槽整體結構，以增加結構剛性，適應高轉速的要求。旋片(3)的材料是滲鋁碳素，取其耐磨性能良好的優點。 抽速為8升/秒的直聯泵高、低真空級泵腔(缸)的直徑均為φ100毫米，高、低轉子直徑均為φ85毫米；而高真空級泵腔長120毫米，低真空級泵腔長30毫米，泵進氣口直徑φ32毫米。 泵的偏心距較小，并用三槽整體轉子，抽速不但比雙槽提高20%，而且轉動平穩，振動、噪音均小。在轉速1420轉時，溫升到50℃，極限壓強用熱偶計測達8x10-3托; 旋片厚度為10毫米，這是根據滲鋁碳素材料的特性確定的。 |
