正確的化工泵壓力測量方法
時間：2012/3/11 來源：浙江揚子江泵業有限公司

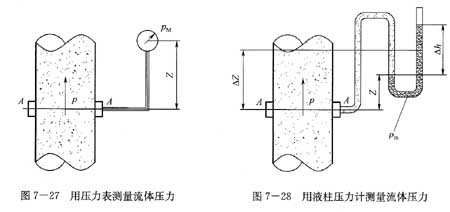

1)用壓力表測量截面A-A處的壓力，圖7-27所示
P/ρg=PM/ρg+Z
式中PM-表壓力；
Z-表位高差。
壓力表位置越高，測得的壓力越低，壓力表位置越低，測得的壓力越高。對測量截面(基準面)的壓力而言，表位在基準面上方加上Z，在下方應減去Z，即上加下減。如果壓力表連接管路內充滿氣體，則Z=0。
2)用液柱壓力計測量截面A-A處的壓力，圖7-28所示
p=ρmgΔh+ρgZ
p/ρg=ρmgΔh/ρ+Z
液拄壓力計和化工泵壓力表一樣也是位置越高，測得的壓力越低，位置越低，測得的壓力越高對測量截面(基準面)的壓力而言，液位計0位在基準面上方應加上Z，在下方應減去Z.即上加下減。Z為連接測壓點側測壓液體平面至基準面的高度，如果壓力計連接管路內充滿氣體，則Z=0。可以看出，在測量壓力時，每測量一次壓力，Z都要改變，很不便于測量。因此，可以把Z算到△h液柱中間，即兩側液柱水平位置，水平位置到基準面的高度用△Z表示，計算公式變?yōu)?/FONT>
p/ρg=ρmgΔh/ρ-0.5Δh=Δh(ρm-0.5ρ)/ ρ+△Z
如果是水銀液柱計(ρm=13.6×103 kg／m3)，測量液體介質為清水(ρ=1×103
Kg/m3)，則上式變?yōu)閜/ρg=13.1Δh+ΔZ
