泵用接觸式機械密封簡介
時間：2012/2/22 來源：浙江揚子江泵業有限公司
|
密封類型 |
簡 圖 |
使用場合 |
特點與應用 | |||
|
往復 |
旋轉 | |||||
|
接
觸
式
密封 |
填
料
密
封
徑
向
密
封 |

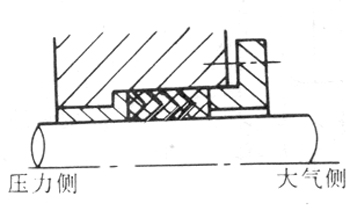

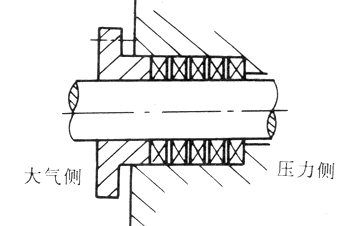

軟
填
料
密
封 |
 |
● |
● |
結構簡單，消耗功率大。壓緊力軸向分布不均勻，靠近壓蓋處填料磨損快
適用于密封一般介質。旋轉式泵填料密封用于密封腔價質壓力達3.5MPa，介質溫度達250。C，圓周速度兩達20m／s；砸泵填料密封用于介質極限壓力達22MPa，極限溫度達600℃ |
|
膨
脹
石
墨
填
料
密
封 |
 |
● |
● |
具有良好的耐熱、耐腐蝕性，足夠的彈性、柔性、自潤滑性和不滲透性。消耗功率比軟填料密封低4％～10％用于密封一般介質，有的已成功用在5.5MPa壓力，溫度380 ℃的熱油泵上 | ||
|

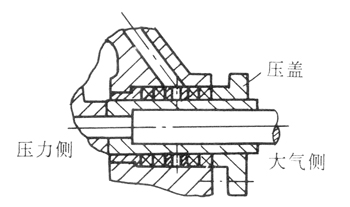

碗
式
填
料
密
封 |
 |
● |
● |
結構簡單、制造方便，密封效果較
好，對軸磨損比軟填料密封小適用于密封一般介質，多用于往復密封，選擇適當?shù)拿芊庑褪胶筒牧�，可�?MPa，線速為3m／s的場合用于壓力為100MPa；用于旋轉密封 | ||
|
端
面
密
封
軸
向
密
封 |

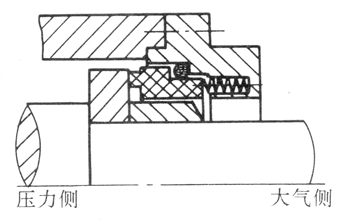

機
械
密
封 |
 |
|
● |
泄漏量少，工作可靠，壽命長，但制造復雜，價格貴，應用廣泛。用于密封各種不同粘度、強腐蝕性含磨蝕硅固體顆破的介質。壽命可達25000小時，一般不低于8000小時，使用條件較差時為4000小時
目前已達到如下技術指標：
軸徑5～1000mm、壓力10-6～45MPa、溫度-200～1000℃、速度>100m／s(72-50000r／min) | |
