CQ系列磁力驅動泵結構與材料
時間：2012/2/9 來源：浙江揚子江泵業有限公司
一、概 述
CQ磁力驅動泵是利用永磁聯軸器工作原理無接觸的傳遞扭矩的新型泵，當原動機帶動外磁鋼轉子時，通過磁場的作用驅動內磁鋼轉子同步旋轉，而內磁鋼轉子和葉輪連成一體，從而達到無接觸帶動葉輪轉動之目的。由于液體被封閉在靜止的隔離套內，所以磁力泵是一種全封閉、無泄漏的泵型，因此完全杜絕了機械密封離心泵不可避免的跑、冒、滴、漏的弊病。
在石油、化工、制藥、電子等眾多領域，越來越多的廠家，對其輸送的介質都要求無泄漏的工藝環境，迫切需要選擇理想的泵型，我公司生產的CQ系列磁力泵吸收了國內外領先水平的磁力泵生產新技術、新材料、新工藝，成功的解決了目前國內磁力泵的隔離套、葉輪等部件易損壞的技術難題，使其性能更加完美。CQB、IMD、CQ、CQF系列磁力泵經過使用單位長時間的生產性連續運行考驗，越來越多的用戶確信他們所選的是安全、可靠的泵型，我們將一如既往的為廣大用戶提供更加優質的服務。
二、用 途
CQ系列不銹鋼磁力泵的過流部件采用不銹鋼（304、316、316L）制成，廣泛應用于石油、化工、制藥、電鍍、環保、水處理、國防等部門，是輸送易燃、易爆、有毒和貴重液體的理想設備，是創建無泄漏、無污染文明車間的佳選擇。適用溫度：-20℃～100℃。
三、防漏設計
以靜密封取代動密封，利用磁力耦合間接驅動，完全消除了滴漏的煩惱，絕不污染使用場地。是化工流程中杜絕跑、冒、滴、漏現象，消除環境污染，創造“無泄漏車間”、“無泄漏工廠”，實現安全、文明生產的理想用泵。
四、操作原理
驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，泵室完全封閉，通過磁力偶合間接驅動轉子組合上的葉輪旋轉。

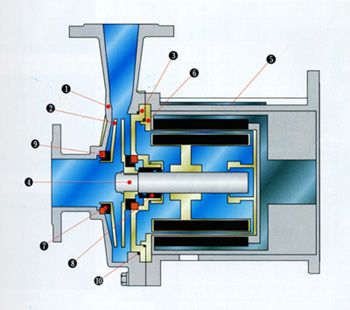

五、結構與材料
|
|
|
六、型號意義：
七、規格及參數：
|
型號 |
軟管式接口 |
流量 (m3/h) |
揚程 (m) |
電機功率(KW)
|
電壓V | |
|
進口 |
出口 | |||||
|
14CQ-5 |
14 |
10 |
1.2 |
5 |
0.12 |
220/380 |
|
16CQ-8 |
16 |
12 |
1.5 |
8 |
0.18 |
220/380 |
|
20CQ-12 |
20 |
12 |
3 |
12 |
0.37 |
220/380 |
|
25CQ-15 |
25 |
20 |
6.6 |
15 |
1.1 |
380 |
|
32CQ-15 |
32 |
25 |
6.6 |
15 |
1.1 |
380 |
|
32CQ-25 |
32 |
25 |
6.6 |
25 |
1.1 |
380 |
|
40CQ-20 |
40 |
32 |
10.8 |
20 |
2.2 |
380 |
|
40CQ-32 |
40 |
32 |
12 |
32 |
4 |
380 |
|
50CQ-25 |
50 |
40 |
14.4 |
25 |
4 |
380 |
|
50CQ-32 |
50 |
40 |
13.2 |
32 |
4 |
380 |
|
50CQ-50 |
50 |
32 |
7.8 |
50 |
5.5 |
380 |
|
65CQ-25 |
65 |
50 |
16.8 |
25 |
5.5 |
380 |
|
65CQ-32 |
65 |
50 |
27 |
32 |
7.5 |
380 |
|
80CQ-32 |
80 |
65 |
51 |
32 |
11 |
380 |
|
50CQ-50 |
80 |
65 |
51 |
50 |
15 |
380 |
|
100CQ-32 |
100 |
80 |
60 |
32 |
15 |
380 |
|
100CQ-50 |
100 |
80 |
60 |
50 |
18.5 |
380 |
| 注:表中16CQ-8---100CQ-50都可配防爆電機 | ||||||
