液下離心泵的結構圖

時間：2012/2/8 來源：浙江揚子江泵業有限公司

液下離心泵的產品介紹：

1. 液下離心泵采用獨特的單葉片或雙葉片輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50%的固體顆粒。
2. 液下離心泵的機械密封采用新型硬質耐腐的碳化鎢材料，同時將密封改進為雙端面密封，使其長期處于油室內運行，可使泵安全連續運行8000小時以上。
3. 液下離心泵為立式結構，工作時泵體浸在液體中，因而很容易起動，不存在排氣抽空問題，同時具有無泄漏等特點，液下深度可達0.5～7米。
4. 液下離心泵整體結構設計合理、噪聲小、節能效果顯著、檢修方便。
5. 接抽結構先進可靠，泵與電動機采用撓性聯軸器連接，泵軸尺寸精密，保證了泵平穩運行，留有足夠的安全系數。
6. 液下離心泵能夠在全揚程范圍內使用，從而保證電機不會過載。
7. 可根據用戶需要配備液位自動控制柜，根據所需液位變化，自動控制泵的起動與停止，不需專人看管，使用極為方便。

三、液下離心泵的使用范圍：

1.介質溫度不超過70℃，介質重度為1～1.3kg/dm3。
2.鑄鐵材質的使用介質PH值在5～9范圍內。
3.1Cr18Ni9Ti不銹鋼可使用各種帶腐蝕性介質。
注：用戶如有特殊的溫度、介質等要求請在訂貨時注明輸送介質的詳細情況，以便本單位提供更為可靠之產品。
適用于化工、石油化工、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市污水處理廠排水系統、市政工程、建筑工地等行業，輸送帶顆粒的污水、污物，也可用于抽送清水及帶腐蝕性介質
廣泛用于化工、石化、冶煉、染料、農藥、制藥、稀土、化肥等行業,在貯罐上輸送不含懸浮固體顆粒,不易結晶,溫度不高于100℃的各種非氧化性酸(鹽酸、稀硫酸、甲酸、醋酸、丁酸)等腐蝕介質的理想設備。

四、液下離心泵的特點：

液下離心泵體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。液下離心泵可根據用戶需要配備全自動安全保護控制柜，對泵的漏水、漏電、過載及超溫等進行絕對保護，提高了產品的安全性與可靠性。浮球開關可以根據所需液變化，自動控制泵的起動與停止，不需專人看管，使用極為方便。液下離心泵可根據用戶需要配備雙導軌自動耦合安裝系統，它給安裝、維修帶來極大方便，人可不必為此而進入污水坑。液下離心泵能夠在全揚程范圍內使用，而保證電機不會過載。

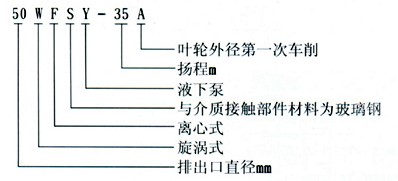

五、液下離心泵的型號意義：

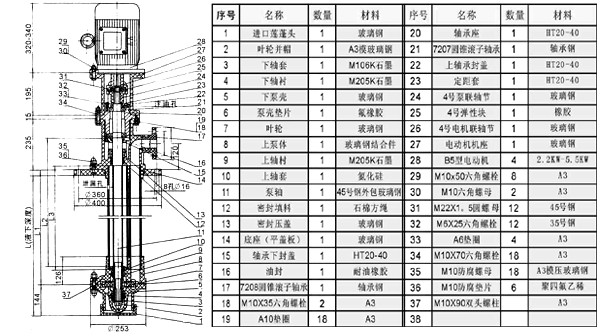

六、液下離心泵的結構圖：

七、液下離心泵的性能參數：

型號		流量Q		揚程H （m）	轉速 (r/min)	功率N （kw）		效率n (%)
型號		m 3 /h	L/s	揚程H （m）	轉速 (r/min)	軸	電機	效率n (%)
25WSY-22	a型	2.88	0.80	22	2900	1.35	2.2	13
		4.05	1.12	18		1.18		17
		6.48	1.80	15		1.06		25
25WSY-30		2.88	0.80	30	2900	1.85	3	13
		6.48	1.80	20		2.10		17
		9.00	2.52	15		1.45		25
40WSY-25		5.76	1.60	25	2900	2.85	4	14
		8.10	2.24	20		1.09		21
		13.32	3.70	15		1.83		30
40FSY-22		8.10	2.24	22	2900	1.09	3	44
		15.84	4.4	18		1.45		53
		20.00	5.50	15		1.83		44
40FSY-18		6.48	1.80	18	2900	1.00	2.2	32
		15.00	4.17	15		1.20		51
		21.60	6.00	12		1.76		42
40WSY-50	b型	6.48	1.80	50	2900	6.35	7.5	14
		8.64	2.40	45		5.56		19
		14.40	4.00	35		4.76		30
40FSY-35		10	2.8	34	2900	1.86	4	50.6
		20	5.5	30		2.62		64
		30	8.3	24		3.09		63.5
50FSY-35		30	8.3	35	2900	4.94	7.5	58
		45	1.5	32		5.59		70
		55	15.1	28		6.33		66
50FSY-35A		25	7.0	26	2900	2.83	5.5	63
		35	9.7	25		3.35		70
		45	12.5	22		3.87		69
50FSY-20		18	5.0	20	2900	1.64	4	60
		30	8.3	16		2.4		55
		35	9.7	12		2.6		44
80FSY-35		56	15.5	35	2900	8.45	15	63
		92	25.5	29		10.1		72
		110	30.5	25		10.80		69
80FSY-35A		45	12.5	26	2900	5.12	11	62
		69	19.2	22		6.2		67
		90	25.0	19		7.35		63
