SK水環真空泵（設備安裝）
時間：2010/5/10 來源：浙江揚子江泵業有限公司
一、設備說明
SK系列水環真空泵及壓縮機系統由真空泵(壓縮機）、聯軸器、電動機、氣水分離器及竹路組成。
真空泵及壓縮機與氣水分離器的工作過程如下：氣體由管路經閥門進入真空泵或壓縮機，然后經導氣巧管排入氣水分離器中，經氣水分離器排氣管排出,當作為壓縮機用時,經壓縮機排出的氣水混合物在'〔水分離器屮。氣體經閬門輸送到^要壓縮氣體的系統上去，而水則留在氣水分離器中。為使氣水分離器的水位保持一定而裝有自動溢水開關, 當水位高于所要求水位時，溢水開關打開.水從溢水符溢出：當水位低于要求水位時，溢水開關關閉，氣水分離器中水位上升，達到所要求水位，真空泵或壓縮機內的工作水是由氣水分離器供給(也可用自來水）的，供水盤的大小直接影響真空泵的性能，因此由供水管上的閥門?淼蛘?/div>
氣體抽吸和壓送系統的區別僅在于氣水分離器的內部結構有所不問。抽吸氣體時，吸氣口壓力低于大氣壓，而排氣口壓力等于大氣壓，氣水分離器只有溢水管:壓送氣體時吸氣口為常壓(也可為真空狀態)，排氣口壓力髙于一個大氣壓，為保證輸送氣體壓力，氣水分離器的水位通過溢水丌關來控制。
二、設備安裝
1.泵和電機的安裝：

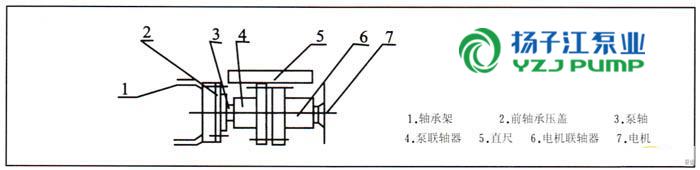

真空泵和壓縮機在安裝前，先用手轉動一下聯軸器，以證實泵內是否有卡信及其它損壞現象。整套設備運抵安裝地點時，包裝己損壞或在存放時受潮濕，以及泵在出廠后六個月再行安裝使用時，應在安裝前全部拆開檢査修理。如果真空泵或壓縮機運轉正常，將泵安裝在泵座上。電動機固定在泵座上以前，應校正電動機軸與泵軸的同心度，因?yàn)殡妱?dòng)機與泵軸即使是極小的傾斜也會引起軸承發熱和零件的嚴重磨損等后果。將直尺平行放在聯軸器上，在整個圓周的任何位置都與聯軸器圓周密合沒有間隙，且聯軸器的軸向間隙都相等時，則達到了所要求的同心度（如圖）。
2.氣水分離器的安裝：
氣水分離器根據外形圖安裝在地基上。
若有必要改變安裝位置時，應注意分離器與泵的連接管路不得過長，轉彎不得過急，否則氣水混合物在管路中流動損失必將增加，增大了排氣阻力，會因此降低流量和真空度，增加功率消耗。
氣水分離器的進氣口法蘭與泵排氣口法蘭之間由彎管連接，氣水分離器底部，有一管路與泵相連，由此供給泵正常工作所需水量，供水量大小由管路上的閥門調節，氣水分離器另有一管路，管路上裝閥門，消耗的工作水由此補充。
3.泵與氣水分離器間管路安裝：
真空泵或壓縮機的排氣管與氣水分離器的進氣管相連，當作為壓縮機使用時，氣水分離器的排氣管與利用壓縮氣體的系統相連，一般情況下，要求管路不得過長，轉彎不得過急。當作真空泵用時，氣體由氣水分離器的排氣口排至大氣，若為改善工作環境，可將氣體通過管路排至工作地點以外。
管路法蘭盤連接處，應用墊片使其可靠密合，尤其是泵的進氣^路稍有不嚴密之處，就不能達到預定的真空度。
真空泵或壓縮機的進氣管上應裝有庫閥，以便在停車時，先行關閉，防止真空泵或壓縮機內的水在排氣管方面的
真空泵或壓縮機的進氣管上應裝有庫閥，以便在停車時，先行關閉，防止真空泵或壓縮機內的水在排氣管方面的
壓力作用下返回系統。為方便工作，好在進氣口與閥門之間安裝一只真空表，以便隨時檢査真空的工作情況是否正常。當作為壓縮機使用時，應在氣水分離器的排氣管路上安裝閘閥，（好為單向閥以保證發生異常情況時，不致使氣體返回，以致使工作水返回系統），在排氣管和閥門之間安裝一只壓力表，可隨時檢査壓送氣體是否達到所需壓力。
另外注意：管路應加裝細網過濾裝置.（其孔眼不大于0.5mm）防止雜物進入泵內，對泵產生損壞。
4.調節結構：
SK系列水環真空泵是用安裝在進氣管路上的閥門來調整真空度和流量。閥門以任何一種形式，安裝在排氣管路上, 以便調節被壓送氣體的壓力。被壓縮氣體根據其使用條件不許將其排出時，應在排氣管對排氣管之間裝一導氣管，其直徑與裝在其上的閥門直徑相同，以便在很大限度內調節氣量.
