氣動隔膜泵配套用活塞式空氣壓縮機和低壓風冷螺桿空氣壓縮機
時間：2016/3/19 來源：浙江揚子江泵業有限公司
往復活塞空氣壓縮機秉承低速、重載、適合連續運轉的設計理念，排氣溫度低、振動小、噪音低、油耗低。追求低故障率、高可靠性，整機結構合理，系統簡潔，控制可靠，性能穩定。已形成較為完整的品種系列，既有帶儲氣罐的移動式，也有不帶儲氣罐的固定式。既有單機的形式，也有適應大排量的組合機。為了更好地為吹瓶機配套，還設計開發了集吹瓶用的中壓機、合模用的低壓機、儲氣罐、過濾器、冷干機等為一體的組合機。
空氣壓縮機廣泛應用于各種氣動泵類產品例如氣動隔膜泵以及氣動漿料泵產品，還可以運用于氣動夾固、風動工具、輪胎充氣，吹制工藝、噴漆、噴砂、射流元件及其他需要壓縮空氣的場所。

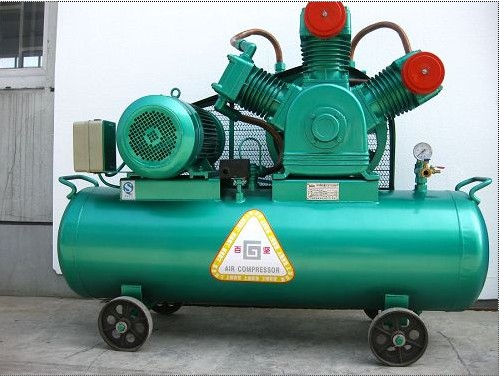

活塞式空氣壓縮機產品特點
該系列空氣壓縮機采用強力型大機頭設計，材料相對其他同行壓縮機產品材料成本有所增加，對主要零部件進行強化設計，機頭尺寸、重量均大于其他廠家，安全裕度高，加上轉速低，特別適合于重負荷、長時間連續運轉，可靠性特別高，壽命特別長。
特別進行散熱設計和氣流設計，排氣溫度低，不易積碳，效率高。
采用環狀閥組式設計，閥片材料為瑞典不銹閥片鋼，閥組彈簧材料為日本進口的氣閥專用彈簧鋼絲，且運轉中閥片沒有彎曲運動，使氣閥的性能及壽命指標特別好。
活塞環采用日本理研環，經久耐用，不上油。
曲軸經高頻游淬火，特別耐磨。
有關運動件經精密平衡，運轉特別平穩，噪聲特別低。
空氣濾清器芯采用進口濾紙制作，過濾及消音效果好，經久耐用。
前端蓋內特別設計有油分離結構，呼吸閥不冒油，油耗特別低，保持機體清潔。
排氣銅管喇叭口擴口角度設計合理并用保護套保護，避免破裂及漏氣。
壓力開關、接觸器、熱繼電器采用進口品牌，如：“施耐德“，確�？刂萍氨Ｗo(hù)可靠。
氣量控制方面有氣控全自動、電控全自動型、氣控電控兩用型（手動切換）、智能控制型（根據用氣情況自動在電氣控間切換）四種形式供用戶選擇，滿足用戶的不同需要。
可選加裝智能控制器，滿足用氣情況復雜的用戶。
|
全無油活塞式空壓機W系列技術參數 |
|||||||
|
型號 |
氣缸(缸徑*數量) |
排氣量(m3/min) |
電動機(KW/HP) |
大使用壓力(Mpa) |
外形尺寸 |
儲氣罐(m3) |
重量 |
|
WV-0.36/7 |
￠75×2 |
0.36 |
3.0 |
0.7(7) |
1340×490×920 |
0.125 |
170 |
|
WV-0.3/10 |
￠75×2 |
0.3 |
3.0 |
1.0(10) |
1340×490×920 |
0.125 |
170 |
|
WV-0.4/10 |
LP￠95×1 HP￠75×1 |
0.4 |
4.0 |
1.0(10) |
1340×490×920 |
0.125 |
195 |
|
WV-0.4/12.5 |
LP￠95×1 HP￠75×1 |
0.4 |
4.0 |
1.25(12.5) |
1340×490×920 |
0.125 |
195 |
|
WV-0.67/7 |
￠95×2 |
0.67 |
5.5 |
0.7(7) |
1340×490×920 |
0.125 |
240 |
|
WV-0.6/10 |
￠75×3 |
0.6 |
5.5 |
1.0(10) |
1340×490×920 |
0.125 |
245 |
|
WW-0.74/14 |
LP￠95×2 HP￠75×1 |
0.74 |
7.5 |
1.4(14) |
1790×530×1100 |
0.32 |
300 |
|
WW-0.8/12.5 |
LP￠95×1 HP￠75×1 |
0.8 |
7.5 |
1.25(12.5) |
1790×530×1100 |
0.17 |
300 |
|
WW-0.9/7 |
￠95×3 |
0.9 |
7.5 |
0.7(7) |
1450×530×1100 |
0.17 |
250 |
|
WW-1/10 |
￠90×3 |
1.0 |
7.5 |
0.7(7) |
1450×530×1100 |
0.17 |
250 |
|
WW-1.6/8 |
￠95×3 |
1.0 |
7.5 |
0.8(8) |
1450×530×1100 |
0.17 |
250 |
|
WW-1.05/10 |
LP￠105×2 HP55×1 |
1.05 |
7.5 |
1.0(10) |
1650×560×1220 |
0.32 |
320 |
|
WW-0.53/10 |
LP￠105×2 HP55×1 |
0.53 |
4 |
1.0(10) |
1340×490×920 |
0.125 |
200 |
|
WW-1.6/10 |
LP￠155×1 HP82×1 |
1.6 |
11 |
1.0(10) |
1790×794×1329 |
0.2 |
620 |
|
WW-3/10 |
LP￠155×2 HP82×2 |
3.0 |
22.0 |
1.0(10) |
1800×794×1250 |
0.3 |
820 |
低壓螺桿式空氣壓縮機（風冷）
|
型號
|
YZJ-7.5A
|
YZJ-10A
|
YZJ-15A
|
YZJ-20A
|
YZJ-25A
|
YZJ-30A
|
YZJ-30AZ
|
|
|
排氣量/排氣壓力
（m3/min/Mpa） |
0.85/0.7
|
1.2/0.7
|
1.7/0.7
|
2.4/0.7
|
3.1/0.7
|
3.8/0.7
|
3.8/0.7
|
|
|
0.78/0.8
|
1.1/0.8
|
1.6/0.8
|
2.2/0.8
|
2.9/0.8
|
3.5/0.8
|
3.5/0.8
|
||
|
0.65/1.0
|
0.95/1.0
|
1.4/1.0
|
2.0/1.0
|
2.7/1.0
|
3.2/1.0
|
--
|
||
|
0.5/1.3
|
0.8/1.3
|
1.2/1.3
|
1.7/1.3
|
2.2/1.3
|
2.9/1.3
|
--
|
||
|
電
動 機 |
功率（KW）
|
5.5
|
7.5
|
11
|
15
|
18.5
|
22
|
22
|
|
馬力（HP)
|
7.5
|
10
|
15
|
20
|
25
|
30
|
30
|
|
|
電壓V/頻率H
|
380/50
|
|||||||
|
啟動方式
|
7.5A/10A為直接啟動，15A以上為△啟動
|
|||||||
|
噪音DB（A）
|
65±2
|
66±2
|
68±2
|
68±2
|
69±2
|
69±2
|
69±2
|
|
|
出口管徑（Inch）
|
G3/4
|
G3/4
|
G3/4
|
G3/4
|
G1 1/4
|
G1 1/4
|
G1 1/4
|
|
|
使用環境溫度（℃）
|
-5℃～+45℃
|
|||||||
|
排氣溫度（℃）
|
風冷<環境溫度+8℃
|
|||||||
|
機組重量
|
200
|
240
|
400
|
410
|
590
|
630
|
620
|
|
|
外形
尺寸 |
長L（mm）
|
750
|
750
|
770
|
770
|
1000
|
1040
|
1380
|
|
寬W（mm）
|
650
|
650
|
760
|
760
|
1100
|
850
|
850
|
|
|
高H（mm）
|
847
|
847
|
900
|
900
|
1240
|
1015
|
1145
|
|
|
冷卻風量/m3/min
|
23
|
23
|
91
|
91
|
100
|
100
|
100
|
|
