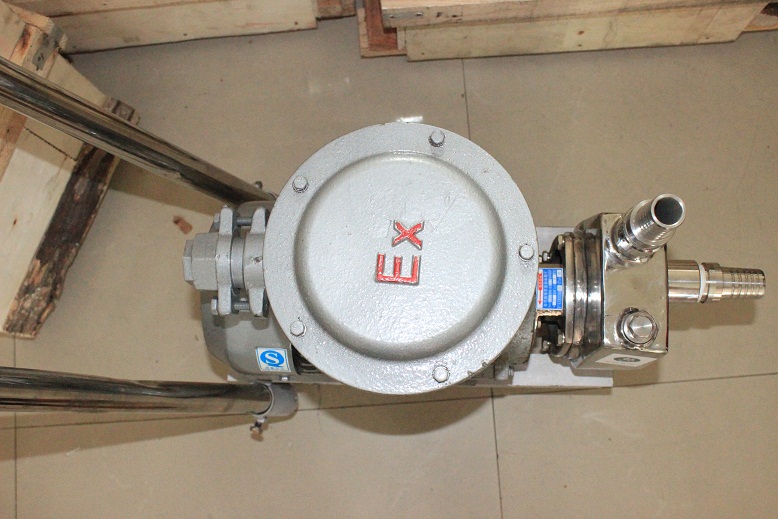

SFBX不銹鋼推車移動式自吸泵安裝說明
時間：2014/10/27 來源：浙江揚子江泵業有限公司
一、小型食品級自吸泵產品特點：
SFB和SFBX系列泵是我公司自行研制的不銹鋼食品級離心泵，兩系列泵的葉輪有的采用半開式結構形式，有的則采用閉式結構形式，另外泵與電機的聯接方式又有直聯系和帶軸承托架式兩種，所有泵的軸封均采用目前西德較先進的懸臂式技術的機械密封，由于我公司產品集優良結構、性能、造形于一身，兼過流零部件及連接架采用優質不銹鋼材料制造，所以，兩系列泵產品具有耐腐蝕性能可靠，使用、維護方便、結構緊湊、能耗低、密封性能好等一系列優點。
二、小型食品衛生泵型號意義：
例如:50SFB--25；50--吸入口徑直徑；SFB--食品離心泵；25--設計點揚程
25SFBX--13；25--吸入口徑直徑；SFBX--食品級自吸泵；13--設計點揚程；D--配單相電機
三、食品衛生級離心泵技術參數
SFBX 直聯、半開式葉輪自吸泵系列
轉速n=2800轉、分
|
型 號
三相/380伏/50赫 |
型 號
單相/220伏/50赫 |
電機功率
（千瓦） |
|
效率% | 揚程H（米）流程Q（米3/小時） |
允許吸上真空高度（米）
|
|||||||||||||||||||
|
25SFBX-8
|
25SFBX-8D
|
0.25
|
40
|
|
5.5
|
||||||||||||||||||||
|
25SFBX-13
|
25SFBX-13D
|
0.55
|
40
|
|
4
|
||||||||||||||||||||
|
40SFBX-18
|
40SFBX-18D
|
1.5
|
49
|
|
4
|
||||||||||||||||||||
| 50SFBX-22 |
3
|
50
|
|
|
|||||||||||||||||||||
四、小型食品級自吸泵主要用途：
SFB和SFBX系列泵可輸送溫度不高于90℃（直聯式）或不高于105℃（帶軸承托架式），含（或不含）有細小軟顆粒或纖維質，帶腐蝕性或有衛生要求的液體，SFB和SFBX系列泵還具有自吸性能兩系列泵廣泛適用于食品、飲料、醫藥、污水處理、化工、電鍍、漂染、精細化工等行業使用。
五、小型食品級自吸泵安裝說明：
①泵裝置的輸送管道聯接處，特別是輸入管道的聯接處必須聯接可靠，密封良好。
②SFB型泵如安裝高于抽吸液面時，吸入管進水口應安裝底閥，SFBX自吸泵在自吸范圍內吸入管不必安裝底閥。
③所輸送液體如混有竹、木、石、金屬等體積過大或過長的硬物時，吸入管進水口處必須裝上濾網，以免上述之物體被吸入泵內造成卡死葉輪損壞電機或水泵零件。
④水泵裝置一般應有過載與短路保護裝置，如保險絲及過流繼電器，并應根據電機標牌的電流調整保護裝置的設定位。
注：一、SFB泵的安裝高度10.09-（NPSH）r-0.5-hw,hw為吸入管路水阻。
二、SFBX泵的安裝高度≈允許吸上真空高度-hw
注二：25SFBX-8型，25SFBX-8D型泵，其自吸高度為3米時，自吸時間≦3分鐘。
其余各型號泵在自吸高度為4米時，自吸時間≦3分鐘。
衛生級自吸泵材料說明：
1、過流零件及連接架：1Cr18Ni9TI不銹鋼。
2、機械密封：靜環：陶瓷（SiC）。動環：石墨浸漬呋喃樹脂。
3、橡膠結構件：氟橡膠。1Cr18Ni9Ti不銹鋼。
4、如輸送介質或使用條件與本泵配置不相配時，可另議配置其他材質。如過流部件配316不銹鋼材質，軸封可配聚四氟乙烯或其他種類的動靜環等。
六、小型衛生自吸泵使用條件：
1、直聯式泵的過流液體溫度不得超過90℃，軸承托架式泵的過流液體溫度不得超過105℃。
2、由于到目前為止適應任何介質、濃度、溫度使用的材料，故用戶所輸送介質的腐蝕性、使用條件均不應超出本泵使用的范圍。
3、本產品提出的技術數據均為常溫清水作介質測定，如輸送介質不是常溫清水時，水泵性能將會發生變化，敬請用戶作出適當調整。
七、小型食品級自吸泵的使用
①在啟動前，應先對泵腔灌滿液體，嚴禁泵腔內液體不足而啟動。
②使用前，應確認電動機轉向無誤才可使用，半開式葉輪結構泵的正確轉向?yàn)椋好嫦螂姍C(jī)尾部觀看，電動機風葉應順時針?lè)较蛐D(zhuǎn)，閉式葉輪結構泵的正確轉向?yàn)椋好嫦螂妱?dòng)機尾部觀看，電動機風葉應逆時針?lè)较蛐D(zhuǎn)，試驗起動以電動為宜。
③帶軸承托架式水泵在使用前應給軸承托架腔內架入30號潤滑油，油位因保持在油鏡中線以下，僅可見油以上，嚴禁缺油、導致?lián)p壞軸承。
④應注意檢查軸封情況，如發現泄漏嚴重，應停機修復，避免液體滲入電機內腔損壞電動機。
