2BE系列液環真空泵結構圖
時間：2013/12/10 來源：浙江揚子江泵業有限公司
2BEF3系列是我公司吸收的國技術，專為造紙、選礦、V法鑄造、洗煤、選鋁等脫水機械而配套制造的水環真空泵。經過內部結構改進，效率很高，在同等吸氣量的情況下，比同類型真空泵所配電動機低一個檔次以上，可節能10%-20%。
2BE1系列產品是引進德國西門子技術，抽吸范圍寬廣的單級單作用水環泵。品種齊全，經我公司進一步研發由當初12種規格發展到現在29種。憑著性能更穩定、運行更可靠、真空度高受到廣大用戶的青睞。
產品特點：
抽吸范圍寬廣：?jiǎn)伪脴O限絕壓力可達3.3kPa（-0.098MPa）。
軸承采用原裝進口NSK軸承，保證了2BE1真空泵的葉輪精確定位及運轉過程中的高穩定性。
葉輪材質采用球墨鑄鐵鑄造或鋼板焊接，充分保證了2BE1真空泵葉輪在各種惡劣工況下的穩定性，且大大提高了2BE1真空泵的使用壽命。
泵體采用鋼板制作，提高了2BE1真空泵的使用壽命。
2BE1真空泵的軸套作為易損壞的零件，本公司全部采用高鉻不銹鋼制作，比普通材質壽命提高了5倍以上。
主要鑄件采用高標號樹脂砂鑄造,確保泵的性能高效。
環境適應性強：當應用于腐蝕的場合時,過流部件可以采用不同的合金鋼制造。大規格的真空泵，過流部件可以采用防腐噴涂技術。
結構設計完善：裝有柔性閥板的排氣口，保證了工作過程的平穩；配有自動排水閥，避免超液位起動；當加裝防汽蝕裝置時，可以防止較高真空運行時的汽蝕損害；加裝噴淋裝置時，可以使高溫氣體在進入泵前作充分的降溫收縮，增加泵的抽氣能力。
皮帶輪（皮帶傳動）采用標準高精度錐套皮帶輪，運行可靠，皮帶壽命長，拆卸方便。
聯軸器（直聯傳動）采用標準高強度彈性聯軸器，彈性元件采用聚氨酯材質，運行穩定可靠，使用壽命長。
獨特的上置式氣水分離器節約空間，并有效降低了噪聲。
配上NADE設計的P型大氣噴射器，可以獲得極限吸入絕壓達0.8kPa（-0.1005MPa）；
增大了2BE1大＜6kPa絕壓下的抽氣能力；
在抽氣量得到提高的同時，改善了泵本身的工作條件，排除了汽蝕的發生。

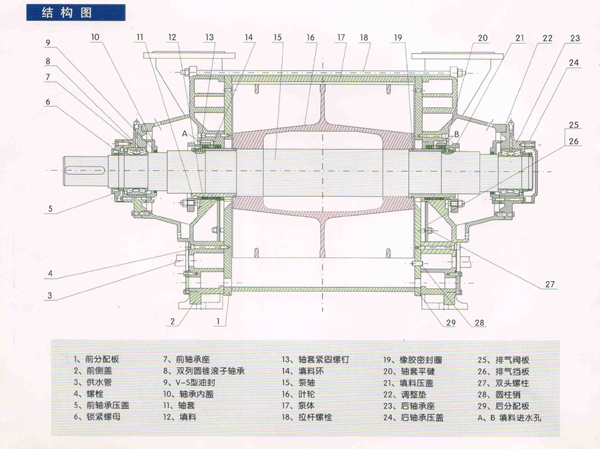

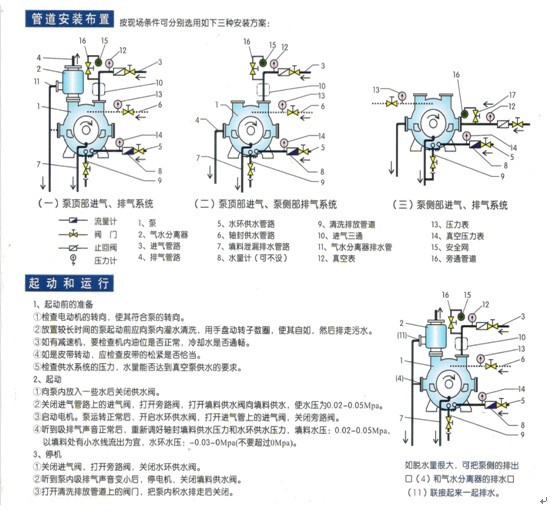

泵的結構圖：
單泵型號和性能表
|
型 號 |
轉速，r/min |
極限壓力，hPa |
大氣量，m³/min |
大軸功率，kW |
配電機功率，kW |
|
2BEF3 40
|
300 |
160(-0.085MPa) |
70 |
61 |
75 |
|
340 |
80 |
81 |
90 |
||
|
390 |
94 |
97 |
110 |
||
|
440 |
105 |
115 |
132 |
||
|
490 |
116 |
132 |
160 |
||
|
530 |
125 |
147 |
185 |
||
|
570 |
132 |
168 |
200 |
||
|
610 |
143 |
190 |
220 |
||
|
2BEF3 42 |
300 |
160(-0.085MPa) |
90 |
85 |
110 |
|
340 |
115 |
108 |
132 |
||
|
390 |
130 |
132 |
160 |
||
|
440 |
147 |
155 |
185 |
||
|
490 |
160 |
180 |
200 |
||
|
2BEF3 42 |
530 |
160(-0.085MPa) |
168 |
205 |
250 |
|
570 |
180 |
230 |
280 |
||
|
610 |
193 |
258 |
315 |
||
|
2BEF3 50 |
230 |
160(-0.085MPa) |
127 |
109 |
132 |
|
260 |
148 |
139 |
160 |
||
|
300 |
168 |
172 |
200 |
||
|
340 |
190 |
204 |
250 |
||
|
380 |
210 |
236 |
280 |
||
|
420 |
230 |
277 |
315 |
||
|
470 |
258 |
338 |
400 |
||
|
2BEF3 52 |
230 |
160(-0.085MPa) |
155 |
134 |
160 |
|
260 |
180 |
170 |
200 |
||
|
300 |
205 |
209 |
250 |
||
|
340 |
230 |
248 |
280 |
||
|
380 |
257 |
288 |
315 |
||
|
420 |
280 |
336 |
400 |
||
|
470 |
312 |
410 |
450 |
||
|
2BEF3 60 |
200 |
160(-0.085MPa) |
180 |
159 |
185 |
|
230 |
212 |
205 |
250 |
||
|
260 |
240 |
243 |
280 |
||
|
290 |
268 |
286 |
315 |
||
|
320 |
290 |
325 |
355 |
||
|
350 |
318 |
372 |
450 |
||
|
400 |
360 |
460 |
500 |
|
2BEF3 62 |
200 |
160(-0.085MPa) |
189 |
190 |
220 |
|
230 |
260 |
250 |
280 |
||
|
260 |
290 |
298 |
355 |
||
|
290 |
320 |
344 |
400 |
||
|
320 |
360 |
397 |
450 |
||
|
350 |
386 |
453 |
500 |
||
|
400 |
438 |
575 |
630 |
||
|
2BEF3 67 |
180 |
160(-0.085MPa) |
253 |
211 |
250 |
|
210 |
300 |
287 |
315 |
||
|
240 |
345 |
346 |
400 |
||
|
270 |
380 |
408 |
450 |
||
|
300 |
422 |
467 |
560 |
||
|
330 |
465 |
544 |
630 |
||
|
370 |
516 |
665 |
710 |
||
|
2BEF3 72 |
170 |
160(-0.085MPa) |
316 |
268 |
315 |
|
190 |
370 |
330 |
400 |
||
|
210 |
405 |
389 |
450 |
||
|
240 |
460 |
467 |
500 |
||
|
270 |
5 |
546 |
630 |
||
|
300 |
554 |
643 |
710 |
||
|
340 |
620 |
805 |
900 |
