WL系列干式便拆立式排污泵結構圖

時間：2013/5/9 來源：浙江揚子江泵業有限公司

WL系列立式排污泵是本廠在引進國外先進技術的基礎上研制而成的，該產品具有三個突出的特點；
　�、鸥咝Ч�(jié)能：⑵功率曲線平坦，可以在全揚程范圍內運行而無過載之憂；⑶采用單（雙）大流道葉輪、或雙葉片、叁葉片葉輪，無堵塞，防纏繞性能良好，能順利地輸送含大固體顆粒，食品塑料袋等長纖維或其它懸浮物的液體，能軸送大固體顆粒直徑80～250mm，纖維長度300～1500mm 。

·產品特點

　　該產品適用于輸送城市生活污水、工礦企業污水、泥漿、糞便、灰渣及紙漿等漿料，還適用于作循環水泵、給排水用泵及其它用途。
　　適用性強：采用單、雙流道或雙葉輪、叁葉片葉輪、無堵塞、無纏繞、適用于輸送城市生活污水、工礦企業污水等。
　　高效節能：獨特的葉輪設計。
　　安裝方便：采用電機直接傳動或通過加長軸傳動。
　　操作方便：改善操作環境，維護保養費用低。
　　可靠性高：采用新型的軸封材料。

·型號說明

① 　250: 排出口徑
　　 WL: 立式排污泵
　　 I: 電機直聯式
　　(II): 加長軸聯接式
　　1000: 流量（立方米/H）
　　22: 揚程（M）
　　110 電機功率

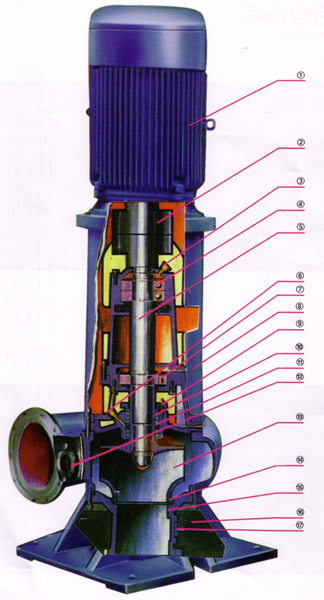

      1.標準立式電機：直接與水泵相聯傳遞動力。
      2.彈性聯軸器。
      3.上部軸承的黃油杯：每星期向軸承內加一次潤滑脂。
      4.軸承。
      5.水泵主軸。
      6.填料加油杯：經常注入油脂。
      7.軸承。
      8.加油杯：下軸承的黃油杯。
      9.填料壓蓋：當填料處出水過大，將壓蓋通過前后的兩根螺栓壓緊，以調到適當?shù)穆┧疇顟B(tài)為止。
      10.填料：用聚四氟乙烯填料。浸濕石棉
      11.填料杯。
      12.出口檢查孔：用于停泵后打開檢查出水管用。
      13.葉輪：獨特設計，具有很大的通道。能夠通過大的物料及纖維垃圾，減少堵塞纏繞故障。
      14.密封環：泵葉輪與殼體之間裝有可更換的密封環，以保持泵以佳效率運行。
      15.進水錐管：下端與進水管道直接相聯，并用橡膠板隔墊，保證良好的氣密性，不允許漏氣。
      16.
      17.檢查孔：用于停泵后檢查進水管用，拆裝后應密封好，不允許漏氣。

·結構中心

　　WL系列立式無堵塞排污泵為單吸蝸殼式泵，泵內裝有無堵塞防纏繞型單（雙）大流道葉輪或雙葉片、叁葉片葉輪，泵體和進水管上都設有手孔，以供排出雜物。液體沿軸向吸入，水平方向排出。電機與泵的聯接有兩種方式，一是電機裝在與泵體連為一體的支架上，二是電機單獨設基礎通過加長軸與泵軸聯接。
　　從電機上方看，泵順時針方向旋轉。
　　從出口法蘭上備有安裝壓力表的管螺孔，用戶可在此安裝壓力表，以測定泵運行時的出水壓力。
　　上軸承蓋和軸承架上裝有旋蓋式油杯，以便補充軸承體內的潤滑脂。
　　填料密封采用耐磨的聚四氟乙烯填料，結構設計獨特，磨損后可以調節，使用壽命較長。
