不銹鋼油浸泵,不銹鋼噴泉泵,304油侵式潛水泵產品結構圖
時間：2013/4/25 來源：浙江揚子江泵業有限公司
產品特點：
除了保持QY型產品的傳統特點外，過流部件及外部零件材質均采用不銹鋼（304、316、304L、316L）精鑄而成。耐一般性腐蝕，抗點蝕能力強。泵出水口采用圓形法蘭結構， 電機為F級絕緣，葉輪具有防松裝置，不怕反轉。機械密封采用碳化鎢或碳化硅等材質，經久耐用、安全可靠。
·泵電一體、結構緊湊；
·無污染、耐腐蝕、耐磨損、強度高；
·無需引水、使用簡便；
·雙端密封（硬質合金－硬質合金）；
·電器保護、經久耐用；
·設計合理、安全可靠。
產品用途：
1、適用于各種音樂噴泉的配套使用。
2、適用于輸送其他輕微腐蝕性介質。
3、適用于礦山、海水及含腐蝕性液體的排放。
使用條件：
1、電泵必須在額定揚程110%~80%的范圍內使用。
2、輸送介質的溫度不超過40℃，PH值為2~12。
3、水中含砂量或含不溶于水固體顆粒體積比不超過0.1%，粒度不大于0.2毫米。
4、一般常溫清水；如：井水、河水、湖水等。
5、含腐蝕性液體；如：礦山煤水、海水及化學合成液體等。
6、電泵啟動頻繁次數應符合相關要求。

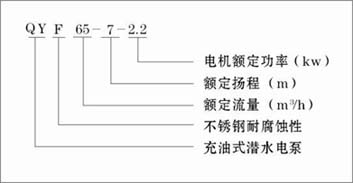

型號說明:

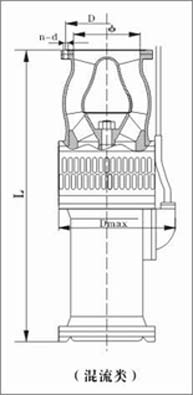

產品結構圖:

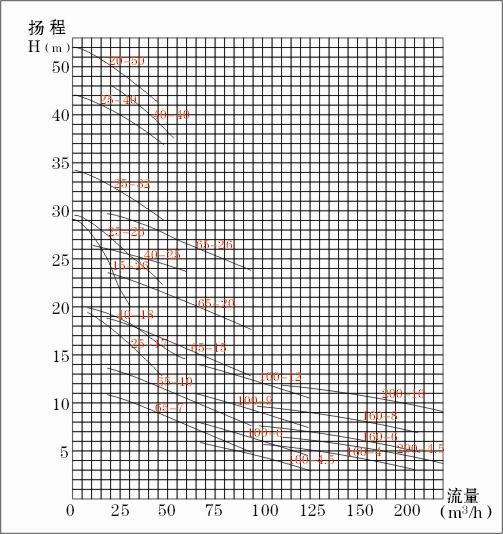

性能曲線:
技術參數:
型號規格 流量 揚程 功率 口徑 (m3/h) (m) (Kw) （mm) 1 15 26 2.2 50 2 QYF25-17-2.2 25 17 65 3 40 16 80 4 QYF65-7-2.2 65 7 100 5 QYF100-4.5-2.2 100 4.5 150 6 QYF15-36-3 15 36 3 50 7 25 26 65 8 QYF40-19-3 40 19 80 9 QYF65-10-3 65 10 100 10 QYF160-4-3 160 4 150 11 QYF12.5-50-4 12.5 50 4 50 12 QYF25-32-4 25 32 65 13 40 22 80 14 QYF65-14-4 65 14 100 15 QYF200-4.5-4 200 4.5 150 16 QYF250-4-4 250 4 200 17 QYF25-42-5.5 25 42 5.5 65 18 QYF40-26-5.5 40 26 80 19 QYF65-18-5.5 65 18 100 20 QYF160-8-5.5 160 8 150 21 QYF250-5-5.5 250 5 200 22 QYF25-52-7.5 25 52 7.5 65 23 QYF40-38-7.5 40 38 80 24 QYF65-25-7.5 65 25 100 25 QYF200-9.5-7.5 200 9.5 150 26 QYF250-7-7.5 250 7 200 27 10 51 3 50 28 QYF10-72/4-4 10 72 4 50 29 QYF10-60/2-4 10 60 50 30 QYF100-25-11 100 25 11 100 31 QYF160-15-11 160 15 150 32 QYF350-7-11 350 7 120 QYF型 中型普通礦用潛水泵 序號 型號規格 流量 揚程 功率 口徑 (m3/h) (m) (Kw) （mm) 33 QYF10-86/3-5.5 10 86 5.5 50 34 QYF10-110/4-7.5 110 7.5 35 QYF10-143/5-9.2 143 9.2 36 QYF10-165/6-11 165 11 37 192 13 38 QYF10-220/8-15 220 15 39 QYF20-65/3-5.5 20 65 5.5 65 40 QYF20-87/4-7.5 87 7.5 41 QYF20-110/5-9.2 110 9.2 42 QYF20-130/6-11 130 11 43 QYF20-150/7-13 150 13 44 QYF20-170/8-15 170 15 45 QYF30-80/2-11 30 80 11 46 QYF30-120/3-15 120 15 47 QYF30-135/4-18.5 135 18.5 48 QYF30-160/4-22 160 22 49 QYF30-210/6-30 210 30 50 QYF40-58/2-11 40 58 11 80 51 QYF40-87/3-15 87 15 52 QYF40-120/4-22 120 22 53 QYF40-180/4-30 180 30 54 QYF40-220/5-37 220 37 55 QYF40-260/6-45 260 45 56 65 42 11 100 57 QYF65-60/3-15 60 15 58 QYF65-70/4-18.5 70 18.5 59 QYF65-87/4-22 87 22 60 QYF65-100/4-30 100 30 61 QYF65-130/2-37 130 37 62 QYF65-200/3-55 200 55 80 63 QYF65-260/4-75 260 75 64 QYF80-90/2-30 80 90 30 100 65 QYF80-135/3-45 135 45 66 QYF80-150/3-55 150 55 67 QYF80-180/4-60 180 60 68 QYF80-200/4-75 200 75 69 QYF100-72/2-30 100 72 30 70 QYF100-90/3-37 90 37 71 QYF100-110/3-45 110 45 72 QYF100-135/4-55 135 55 73 QYF100-150/4-60 150 60 74 160 48 30 150 75 QYF160-70/3-45 70 45 76 QYF160-95/4-60 95 60
