IS/ISR臥式單級單吸清水離心泵結構圖及結構說明

時間：2013/3/12 來源：浙江揚子江泵業有限公司

單級單吸離心泵產品包括了ISO2858規定的全部40個型號，通過切割葉輪和變速可獲得267種性能，能適應各行各業的供水需要。嚴格按照ISO2858，意味著合理的特性曲線。IS系列單級單吸離心泵與其它單位生產的IS單級泵區別是工作壓力1.6MPa，泵體泵蓋靜壓力試驗為2.4MPa。
本系列泵是單級單吸懸臂式離心泵，供汲送清水及物理化學性質類似于水不含固體顆粒的液體之用。IS型泵介質溫度適用于80℃以下；ISR型泵適用于輸送130℃以下熱水；ISY型泵用于輸送汽油，柴油等輕油

IS/ISR單級單吸離心泵用途：
IS/ISR單級單吸離心泵適用于工業和民用建筑業，如冶金、電站、紡織、化工、印染、陶瓷、橡膠、采暖、余熱利用、空調等。

IS/ISR單級單吸離心泵產品特點：
1、IS/ISR型臥式單級單吸清水離心泵根據國際標準ISO2858所規定的性能和尺寸設計的，主要由泵體、泵蓋、葉輪、軸、密封環、軸套及懸架軸承不見等組成。
2、IS/ISR型臥式單級單吸清水離心泵的泵體和泵蓋部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部分進行檢修。
3、泵的殼體(即泵體和泵蓋)構成泵的工作室。葉輪、軸和滾動軸承等為泵的轉子。懸架軸承部件支撐著泵的轉子部分，滾動軸承受泵的徑向力和軸向力。
4、為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。
5、泵的軸向密封環是由填料壓蓋，填料環和填料等組成，以防止進氣或大量漏水。泵的葉輪如有平衡，則裝有軟填料的空腔與葉輪吸入口相通，如葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔，將泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。
6、為避免軸磨損，在軸通過填料腔的部位裝有軸套保護。軸套與軸之間準有O型密封圈，以防止沿著配合表面進氣或漏水。
7、泵的傳動方式是通過加長彈性聯軸器與電動機聯接的，泵的旋轉方向，從驅動端看，為順時針方向旋轉。

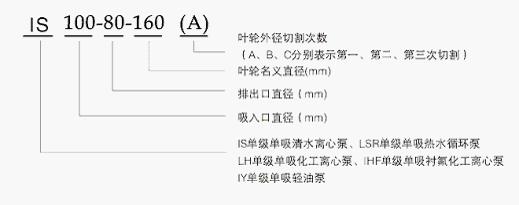

IS/ISR單級單吸離心泵型號意義：

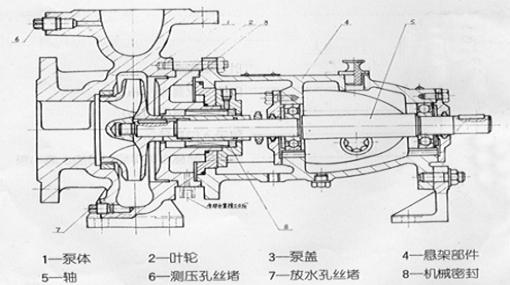

IS/ISR單級單吸離心泵結構圖及結構說明：

ISR系列單級單吸熱水離心泵的主要零件有泵體、葉輪、泵蓋、懸架部件，機械密封部件、軸等。該系列泵為后開門結構，其優點是轉子部件檢修或更換無須拆卸管道，轉子部件由懸架支撐哲（請參考ISR泵結構圖）。泵軸向力的平衡，軸向力較大的泵，葉輪設有平衡孔，其余軸向力由軸承承受。軸封形式采用不平衡單端面機械密封，軸封室外設有水冷卻套，可以通過泵側面1/4管接口接通外來冷水，對軸封進行冷卻。傳動方式，泵的傳動是通過聯軸器與電機直聯。從傳動方向看，泵為順時針旋轉。

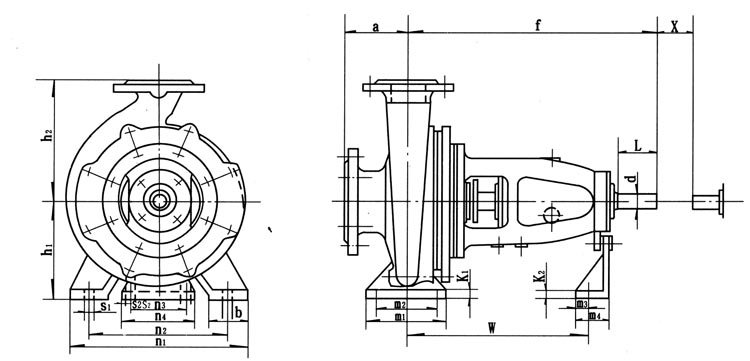

IS/IR型臥式清水離心泵泵體及腳座尺寸


產品型號 泵 泵腳座 螺栓孔 軸端 間隔
a F h1 h2 b m1 m2 m3 m nl n2 n3   kl k2 W S1 S2 d L X
50-32-125 80 385 112 140 50 100 70 19 60 190 140 110 145   10 285 M12 M12 24 50 100
50-32-160 132 160 240 190
50-32-200 160 180
50—32-250 100 500 180 225 65 125 95 25 65 320 250 14 370 32 80
65-50-125 80 385 112 140 50 100 70 19 60 210 160 110 145   10 285 M12 M12 24 50 1O0
65-50-160 132 160 240 190
65-40-200 100 160 180 265 212
65-40-250 500 180 225 65 125 95 25 65 320 250 14 370 32 80
65-40-315 125 200 250 345 280
80-65-125 100 385 132 160 50 100 70 19 60 240 190 110 145   10 285 M12 M12 24 50 100
80-65-160 160 180 265 212
80-50-200 200
80-50-250 125 500 180 225 65 125 95 25 65 320 250 14 370 32 80
80-50-315 225 280 345 280
100-80-125 100 385 160 180 65 125 95 19 60 280 212 110 145   10 285 M12 M12 24 50
100-80-160 500 200 24   32 80 100
100-65-200 180 225 25   320 250 14 370 140
M16
100-65-250 125 200 250 80 160 120 65 360 280
100一65-315 530 225 280 28 400 315 42 110
125-100-200 125 500 200 280 80 160 120 25   360 280 110 145   14 370 M16 M12 32 80
125-100-250 140 530 225 28 65 400 315 42 110 140
125-100-315 250 315
125-100-400 280 355 100 200 150 500 400 M20
150-125-250 140 530 250 355 80 160 120 28 65 400 315 110 145   14 370 M16 M12 42 110 140
150-125-315 280 100 200 150 500 400 M20
150-125-400 315 400
200-150-250 160 530 280 375 100 200 150 28 65 500 400 110 145   14 370 M20 M12 42 110 180
200-150-315 670 315 400 38 38 550 450 140 200 30 500 M16 48

IS/ISR單級單吸離心泵基本參數：

型 號
流量
mз/h
揚程
m
轉速
r/min
電機功率
KW
口徑mm
吸入
排出
IS50-32-125
12.5
20
2900
2.2
50
32
6.3
5
1450
0.55
50
32
IS50-32-160
12.5
32
2900
3
50
32
6.3
8
1450
0.55
50
32
IS50-32-200
12.5
50
2900
0.5
50
32
6.3
12.5
1450
0.75
50
32
IS50-32-250
12.5
80
2900
11
50
32
6.3
20
1450
1.5
50
32
IS65-50-125
25
20
2900
3
65
50
12.5
5
1450
0.55
65
50
IS65-50-160
25
32
2900
5.5
65
50
12.5
8
1450
0.75
65
50
IS65-40-200
25
50
2900
7.5
65
40
12.5
12.5
1450
1.1
65
40
IS65-40-250
25
80
2900
15
65
40
12.5
20
1450
2.2
65
40
IS65-40-315
25
125
2900
30
65
40
12.5
32
1450
4
65
40
IS80-65-125
50
20
2900
5.5
80
65
25
5
1450
0.75
80
65
IS80-65-160
50
32
2900
7.5
80
65
25
8
1450
1.5
80
65
IS80-50-200
50
50
2900
15
80
50
25
12.5
1450
2.2
80
50
IS80-50-250
50
80
2900
22
80
50
25
20
1450
3
80
50
IS80-50-315
50
125
2900
37
80
50
25
32
1450
5.5
80
50
IS100-80-125
100
20
2900
11
100
80
50
5
1450
1.5
100
80
IS100-80-160
100
32
2900
15
100
80
50
8
1450
2.2
100
80
IS100-65-200
100
50
2900
22
100
65
50
12.5
1450
4
100
65
IS100-65-250
100
80
2900
37
100
65
50
20
1450
5.5
100
65
IS100-65-315
100
125
2900
75
100
65
50
32
1450
11
100
65
IS125-100-200
200
50
2900
45
125
100
100
12.5
1450
7.5
125
100
IS125-100-250
200
80
2900
75
125
100
100
20
1450
11
125
100
IS125-100-315
200
125
2900
110
125
100
100
32
1450
15
125
100
IS125-100-400
100
50
1450
30
125
100
IS150-125-250
200
20
1450
18.5
150
125
IS150-125-315
200
32
1450
30
150
125
IS150-125-400
200
50
1450
45
150
125
IS200-150-250
400
20
1450
37
200
150
IS200-150-315
400
32
1450
55
200
150
IS200-150-400
400
50
1450
90
200
150

感謝您訪問我們揚子江泵業的網站m.paikangpet.com，如有任何水泵疑問我們一定會盡心盡力為您提供優質的服務。
