YM109 系列合金對碳化硅石墨機械密封件安裝尺寸
時間：2013/3/7 來源：浙江揚子江泵業有限公司
| 主要技術參數 一、范圍：水、油、弱酸、弱堿、污水等介質。 二、溫度：丁腈橡膠：-20℃∽100℃ 氟橡膠：-20℃∽180℃ 三、壓力：≤1 MPa |
| YM109 系列合金對碳化硅石墨機械密封件安 裝 尺 寸 |
|
型號 |
d | D | D1 | D2 | L | L1 | E | 備注 |
| 109-18 | 18 | 33 | 29 | 33 | 27 | 19.5 | 7.5 | 如果 長度 不夠 安裝 ，可 以加 墊。 |
| 109-20 | 20 | 35 | 33 | 38 | 29 | 21.5 | 7.5 | |
| 109-25 | 25 | 40 | 38 | 44 | 30.5 | 23 | 7.5 | |
| 109-30 | 30 | 45 | 44 | 50 | 34 | 26.5 | 7.5 | |
| 109-35 | 35 | 50 | 50 | 59 | 36 | 28.5 | 7.5 | |
| 109-40 | 40 | 58 | 55 | 64 | 39 | 30 | 9 | |
| 109-45 | 45 | 63 | 60 | 70 | 39 | 30 | 9 | |
| 109-50 | 50 | 70 | 65 | 77 | 40 | 30.5 | 9.5 | |
| 109-55 | 55 | 75 | 72 | 83 | 46 | 35 | 11 | |
| 109-60 | 60 | 80 | 79 | 91 | 49 | 38 | 11 | |
| 109-65 | 65 | 85 | 84 | 96 | 51 | 40 | 11 | |
| 109-70 | 70 | 92 | 90 | 103 | 51 | 40 | 11 | |
| 109-75 | 75 | 97 | 95 | 110 | 51 | 40 | 11 | |
| 109-80 | 80 | 105 | 100 | 116 | 52 | 40 | 12 | |
| 109-85 | 85 | 110 | 107 | 124 | 55 | 41 | 14 | |
| 109-90 | 90 | 115 | 114 | 131 | 59 | 45 | 14 | |
| 109-95 | 95 | 120 | 119 | 136 | 60 | 46 | 14 | |
| 109-100 | 100 | 125 | 124 | 140 | 61 | 47 | 14 |
 |
 |

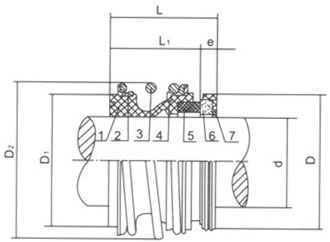

| 1.橡膠波紋管 2.后緊圈 3.彈簧 4.前緊圈動環 6.靜環 7.靜環密封墊 | |
| 本系列產品屬單端面、單彈簧、非平衡橡膠波紋管機械密封，可以任意旋向。 109系列是常用的密封，結構參照國外的同類產品設計，它設計精巧、外形美觀，具有多種功能，通過動環更換成各種材料�？稍诤蓄w粒的廢水、污水中應用。109系列也可用于串聯式或背對背式的雙端面密封。 |
