YM208系列雙端面機械密封件安裝尺寸
時間：2013/3/7 來源：浙江揚子江泵業有限公司

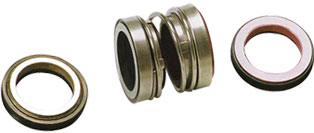

YM208系列雙端面機械密封件
本系列是由二只108機械密封反向組裝而成，適用于各種潛水泵使用。如能改變水泵安裝機械密封件部位結構，使二只機械密封成同向串聯安裝，則能承受更大的壓力，使密封件更合理地運轉，增加使用壽命，密封更為可靠。
本系列機械密封件因各地用戶安裝長度不同，故彈簧高度也不同，用戶在訂購時需注明安裝高度。

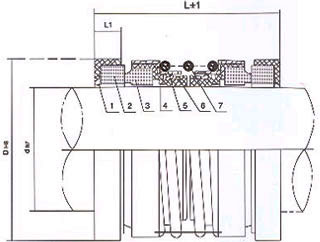

| 安 裝 尺 寸 |
| 型 號 | d | D | L | L1 |
| 208-12 | 12 | 23 | 30 | 4.5 |
| 208-14 | 14 | 25 | 35 | 5.5 |
| 208-15 | 15 | 27 | 38 | 5.5 |
| 208-16 | 16 | 27 | 38 | 5.5 |
| 208-17 | 17 | 33 | 38 | 5.5 |
| 208-18 | 18 | 33 | 38 | 5.5 |
| 208-19 | 19 | 35 | 40 | 7.0 |
| 208-20 | 20 | 35 | 40 | 7.0 |
| 208-22 | 22 | 37 | 44 | 7.0 |
| 208-25 | 25 | 40 | 48 | 7.0 |
| 208-30 | 30 | 45 | 51 | 7.0 |
| 208-35 | 35 | 50 | 51 | 7.0 |
| 208-40 | 40 | 58 | 60 | 8.0 |
| 208-45 | 45 | 63 | 60 | 8.0 |
| 208-50 | 50 | 70 | 66 | 8.5 |
| 208-55 | 55 | 75 | 66 | 8.5 |
|
