QJ/QJD系列不銹鋼多級深井泵/不銹鋼深井電泵/潛水多級深井泵
時間：2012/10/4 來源：浙江揚子江泵業有限公司
QJ/QJD系列深井泵外殼采用無縫不銹鋼管、無縫鋼管鍍鉻兩重材料制成，由多級泵，電動機和進水室、密封件等主要部分組成。電機為本公司專配電機，采用雙端面機械密封。
一、產品概述
QJD/QJ型深井多級潛水電泵是電機與水泵直連一體潛入水中工作的抽水機具。它適用于從深井提取地下水，也可用于河流、小溪、水渠等提水工程、該泵內裝有自動保護裝置，有效保護泵在惡劣環境下使用，采用防沙、防凍結構。

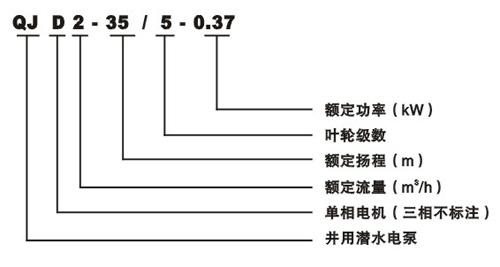

二、型號含義
型號參數
產品型號
流量(m3/h)
揚程
功率
口徑(寸)
80QJD1.8-30/5-0.37
1.8
30
0.37
1
80QJD1.8-35/6-0.55
1.8
35
0.55
1
80QJD1.8-45/8-0.75
1.8
45
0.75
1
80QJD1.8-55/10-1.1
1.8
55
1.1
1
80QJD1.8-75/16-1.5
1.8
75
1.5
1
100QJD2-35/5-0.37
2
35
0.37
1
100QJD2-50/7-0.55
2
50
0.55
1
100QJD2-60/9-0.75
2
60
0.75
1
100QJD2-70/11-1.1
2
70
1.1
1
100QJD2-90/14-1.5
2
90
1.5
1
100QJD2-115/18-2.2
2
115
2.2
1
100QJD5-30/5-0.75
5
30
0.75
1.5
100QJD5-38/6-1.1
5
38
1.1
1.5
100QJD5-48/8-1.5
5
48
1.5
1.5
100QJD5-60/10-2.2
5
60
2.2
1.5
100QJ2-35/5-0.37
2
35
0.37
1
100QJ2-50/7-0.55
2
50
0.55
1
100QJ2-60/9-0.75
2
60
0.75
1
100QJ2-70/11-1.1
2
70
1.1
1
100QJ2-90/14-1.5
2
90
1.5
1
100QJ2-115/18-2.2
2
115
2.2
1
100QJ2-140/22-3
2
140
3
1
100QJ5-30/5-0.75
5
30
0.75
1.5
100QJ5-38/6-1.1
5
38
1.1
1.5
100QJ5-48/8-1.5
5
48
1.5
1.5
100QJ5-60/10-2.2
5
60
2.2
1.5
100QJ5-70/12-3
5
70
3
1.5
一、產品概述:
QJ、QJD型多級深井潛水電泵（以下簡稱電泵），由電動機和多級葉輪泵兩部分組成，水泵由葉輪、導葉、泵體、進水節、出水節及泵軸和軸套、導軸承組成。電動機采用雙端面機械密封，密封圈為“O”形橡膠作靜密封.
二、產品用途：
該系列電泵為多級葉輪結構、揚程高，適用范圍廣，是農田排灌、園林噴灌、井下提水、水塔送水、城建、工礦企業用水等場合理想的送水工具。
三、產品參數：
| 產 品 型 號 | 額定流量 | 額定揚程 | 功率 | 電壓 | 配管 | 毛重 | 包裝尺寸 |
| （m3/h） | （m） | （kw） | （v） | (寸) | (kg) | (mm) | |
| QGD1.5-50-0.5 | 1.5 | 50 | 0.5 | 220 | 1 | 15 | 520X185X135 |
| QGD1.5-50-0.5不銹鋼 | 1.5 | 50 | 0.5 | 220 | 1 | 15 | 520X185X135 |
| QGD1.5-100-0.75 | 1.5 | 100 | 0.75 | 220 | 1 | 25 | 560X205X135 |
| QJD3-55-0.55 | 3 | 55 | 0.55 | 220 | 1 | 15 | 140X200X650 |
| QJD3-65-0.75 | 3 | 65 | 0.75 | 220 | 1 | 16 | 140X200X680 |
| QJD3-80-1.1 | 3 | 80 | 1.1 | 220 | 1 | 17 | 140X200X740 |
| QJD3-100-1.5 | 3 | 100 | 1.5 | 220 | 1 | 19.5 | 150X200X960 |
| QJD3-120-2.2 | 3 | 120 | 2.2 | 220 | 1 | 26 | 150X200X1200 |
| QJ3-55-0.55 | 3 | 55 | 0.55 | 380 | 1 | 15 | 140X200X650 |
| QJ3-65-0.75 | 3 | 65 | 0.75 | 380 | 1 | 16 | 140X200X680 |
| QJ3-80-1.1 | 3 | 80 | 1.1 | 380 | 1 | 17 | 140X200X740 |
| QJ3-100-1.5 | 3 | 100 | 1.5 | 380 | 1 | 19.5 | 150X200X960 |
| QJ3-120-2.2 | 3 | 120 | 2.2 | 380 | 1 | 26 | 150X200X1200 |
