W型水力噴射器安裝示意圖
時間：2012/9/27 來源：浙江揚子江泵業有限公司
【W(wǎng)型水力噴射器】主要用途：
W型水力噴射器應用極為廣泛，主要用于真空與蒸發系統，進行真空抽水、真空蒸發、真空過濾、真空結晶、干燥、脫臭等工藝，是制糧、制藥、化工、食品、制鹽、味精、牛奶、發酵以及一些輕工、國防部門廣泛需求的設備。
【W(wǎng)型水力噴射器】結構說明：
W型水力噴射器由器體、器蓋、噴咀、噴咀座板、導向盤、擴壓管及單向閥等部件組成，噴咀用不銹鋼制造，噴咀座板由優質鋼加工，其余零件則系鑄鐵鑄造。噴咀采用多噴咀的結構形式，以便得到較大的水---汽接觸面積，有利于熱交換的進行，獲得較好的真空效果。噴咀座板加工精密，精度較高，以便噴射水流準確地聚集在同一的焦點。導向盤用于減慢蒸汽（或空氣）的流速，使蒸氣均勻地導入器室以免噴射水流偏斜，降低抽射效能。

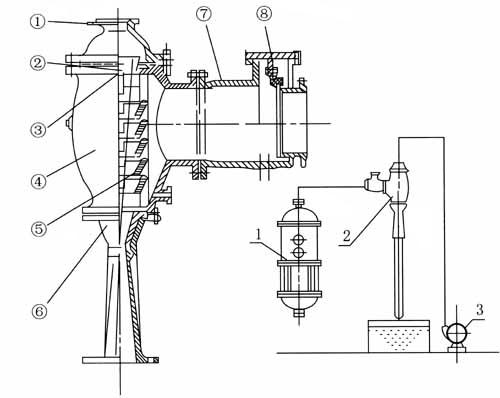

【W(wǎng)型水力噴射器】結構圖：
|
編號 |
名稱 |
| ||||||
|
1 |
器蓋 | |||||||
|
2 |
噴咀座板 | |||||||
|
3 |
噴 咀 | |||||||
|
4 |
器體 | |||||||
|
5 |
導向蓋盤 | |||||||
|
6 |
擴散管 | |||||||
|
7 |
止逆閥閥體 | |||||||
|
8 |
閥板 |
【W(wǎng)型水力噴射器】性能參數：
|
型號規格 |
蒸發量 |
真空度 |
揚程 |
流量 |
配套多級水泵型號 |
|
L/H |
Mpa |
M |
m3/h | ||
|
W-100L |
100 |
0.097(680-720) |
45 |
18 |
50D8×5 |
|
W-200L |
200 |
0.097(680-720) |
45 |
18 |
50D8×5 |
|
W-300L |
300 |
0.097(680-720) |
45 |
18 |
50D8×5 |
|
W-400L |
400 |
0.097(680-720) |
45 |
18 |
50D8×6 |
|
W-500L |
500 |
0.097(680-720) |
45 |
32 |
80D12×4 |
|
W-600L |
600 |
0.097(680-720) |
45 |
32 |
80D12×4 |
|
W-700L |
700 |
0.097(680-720) |
45 |
32 |
80D12×4 |
|
W-800L |
800 |
0.097(680-720) |
50 |
32 |
80D12×5 |
|
W-900L |
900 |
0.097(680-720) |
50 |
32 |
80D12×5 |
|
W-1000L |
1000 |
0.097(680-720) |
50 |
32 |
80D12×5 |
|
W-1200L |
1200 |
0.091(680-650) |
50 |
32 |
80D12×6 |
|
W-1500L |
1500 |
0.091(680-650) |
50 |
108 |
125D25×2(4BA12) |
|
W-1800L |
1800 |
0.091(680-650) |
50 |
108 |
125D25×2 |
|
W-2000L |
2000 |
0.091(680-650) |
50 |
108 |
125D25×3 |
|
W-3000L |
3000 |
0.091(680-650) |
50 |
108 |
125D25×4(150D30×2) |
|
備注：以上各種中型號,安裝高度>4.5M,器體水壓試驗0.6MPa無泄漏。 | |||||

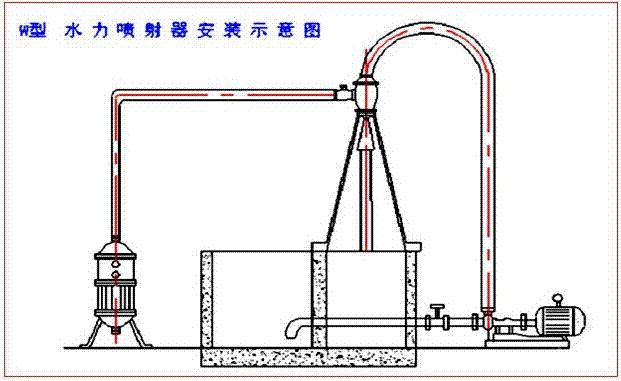

【W(wǎng)型水力噴射器】安裝示意圖：
