排水系統中水環式真空泵的選型與計算
時間：2012/7/25 來源：浙江揚子江泵業有限公司
|
水環式真空泵在給排水泵站中應用十分廣泛，真空泵的真空引水適用于各種水泵，特別適用于大、中型泵和吸水管較長的泵站系統。系統中的抽氣管接在泵殼的頂點，待水泵泵殼充滿水后自動啟動水泵，一般根據抽氣量和大真空值選擇水環式真空泵，并配1臺備用泵。 目前常用的2BV,2BE系列水環式真空泵均能滿足水泵引水大真空值的要求,給排水專業推薦的抽氣量計算方法如下：水環式真空泵系統一般由真空泵、電動機、氣水分離器及管路等組成。真空泵系統的工作過程如下:氣體由管路經閥門進入真空泵，然后經導氣管排入氣水分離器中，經氣水分離器排氣管排出。當真空泵工作時，真空泵排出的氣水混合物在氣水分離器中分離后，氣體經閥門輸送到需要壓縮的氣體系統，而水則留在氣水分離器中，氣水分離器的水位通過自動溢水開關進行調整，當水位高于所要求水位時，溢水開關打開;當水位低于要求水位時，溢水開關關閉，氣水分離器中水位上升，達到所要求的水位后停機，完成真空引水過程。這樣氣水分離器內的真空度始終保持在一定范圍，使每臺水泵經常處于充水狀態，隨時可以啟動其中的任何一臺水泵,因此真空泵的選型計算只需計算抽真空的氣量即可。 |

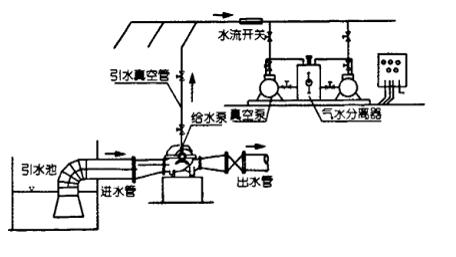

 圖1 給排水泵站系統中真空泵系統的組成 |
|
水環式真空泵在給排水泵站中應用十分廣泛，真空泵的真空引水適用于各種水泵，特別適用于大、中型泵和吸水管較長的泵站系統。系統中的抽氣管接在泵殼的頂點，待水泵泵殼充滿水后自動啟動水泵，一般根據抽氣量和大真空值選擇水環式真空泵，并配1臺備用泵。 目前常用的2BV,2BE系列水環式真空泵均能滿足水泵引水大真空值的要求,給排水專業推薦的抽氣量計算方法如下：水環式真空泵系統一般由真空泵、電動機、氣水分離器及管路等組成。真空泵系統的工作過程如下:氣體由管路經閥門進入真空泵，然后經導氣管排入氣水分離器中，經氣水分離器排氣管排出。當真空泵工作時，真空泵排出的氣水混合物在氣水分離器中分離后，氣體經閥門輸送到需要壓縮的氣體系統，而水則留在氣水分離器中，氣水分離器的水位通過自動溢水開關進行調整，當水位高于所要求水位時，溢水開關打開;當水位低于要求水位時，溢水開關關閉，氣水分離器中水位上升，達到所要求的水位后停機，完成真空引水過程。這樣氣水分離器內的真空度始終保持在一定范圍，使每臺水泵經常處于充水狀態，隨時可以啟動其中的任何一臺水泵,因此真空泵的選型計算只需計算抽真空的氣量即可。 |
|
圖1 給排水泵站系統中真空泵系統的組成 |
|
水環式真空泵在給排水泵站中應用十分廣泛，真空泵的真空引水適用于各種水泵，特別適用于大、中型泵和吸水管較長的泵站系統。系統中的抽氣管接在泵殼的頂點，待水泵泵殼充滿水后自動啟動水泵，一般根據抽氣量和大真空值選擇水環式真空泵，并配1臺備用泵。 目前常用的2BV,2BE系列水環式真空泵均能滿足水泵引水大真空值的要求,給排水專業推薦的抽氣量計算方法如下：水環式真空泵系統一般由真空泵、電動機、氣水分離器及管路等組成。真空泵系統的工作過程如下:氣體由管路經閥門進入真空泵，然后經導氣管排入氣水分離器中，經氣水分離器排氣管排出。當真空泵工作時，真空泵排出的氣水混合物在氣水分離器中分離后，氣體經閥門輸送到需要壓縮的氣體系統，而水則留在氣水分離器中，氣水分離器的水位通過自動溢水開關進行調整，當水位高于所要求水位時，溢水開關打開;當水位低于要求水位時，溢水開關關閉，氣水分離器中水位上升，達到所要求的水位后停機，完成真空引水過程。這樣氣水分離器內的真空度始終保持在一定范圍，使每臺水泵經常處于充水狀態，隨時可以啟動其中的任何一臺水泵,因此真空泵的選型計算只需計算抽真空的氣量即可。 |
|
圖1 給排水泵站系統中真空泵系統的組成 |
目前常用的2BV,2BE系列水環式真空泵均能滿足水泵引水大真空值的要求,給排水專業推薦的抽氣量計算方法如下：水環式真空泵系統一般由真空泵、電動機、氣水分離器及管路等組成。真空泵系統的工作過程如下:氣體由管路經閥門進入真空泵，然后經導氣管排入氣水分離器中，經氣水分離器排氣管排出。當真空泵工作時，真空泵排出的氣水混合物在氣水分離器中分離后，氣體經閥門輸送到需要壓縮的氣體系統，而水則留在氣水分離器中，氣水分離器的水位通過自動溢水開關進行調整，當水位高于所要求水位時，溢水開關打開;當水位低于要求水位時，溢水開關關閉，氣水分離器中水位上升，達到所要求的水位后停機，完成真空引水過程。這樣氣水分離器內的真空度始終保持在一定范圍，使每臺水泵經常處于充水狀態，隨時可以啟動其中的任何一臺水泵,因此真空泵的選型計算只需計算抽真空的氣量即可。
